PVC-U 3-Wege-Kugelhahn L-Bohrung 3x Klebemuffe

33,99 € *

inkl. MwSt. zzgl. Versandkosten

Lieferzeit 1-2 Werktage. (Versand mit DHL )

Artikel-Nr.: RK73529
Gewicht: 0,222 kg
EAN/GTIN: 4260723014371

Pin it

Varianten

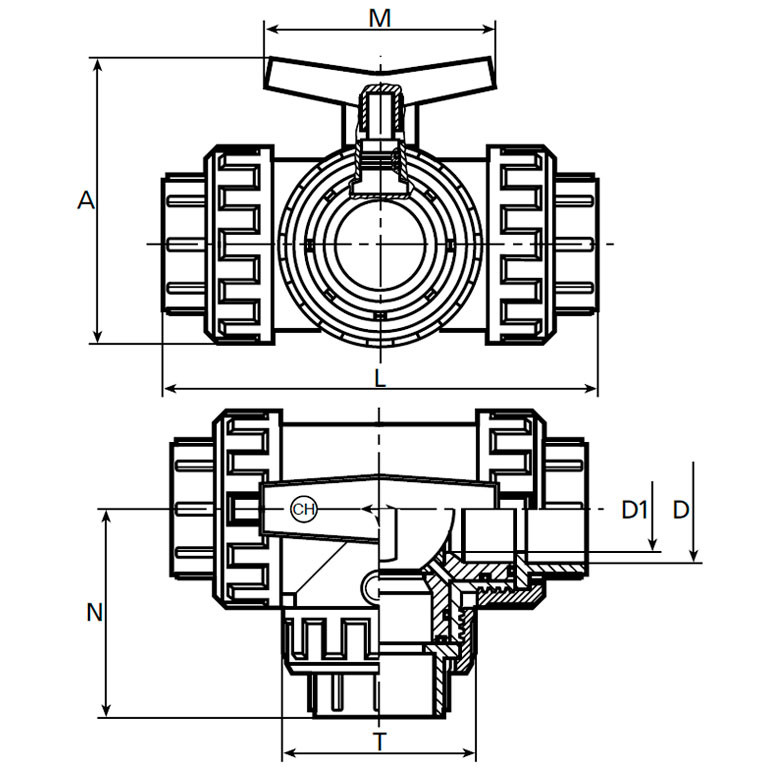

Artikelnummer	Größe	D1	D	L	A	M	T	N	Gewicht	Preis (inkl. 19% MwSt.)
RK73528	16mm x 16mm x 16mm	15	16	112	80	85	45	57	0.227 kg	15,99 €	Derzeit nicht verfügbar.
RK73529	20mm x 20mm x 20mm	15	20	112	80	85	45	57	0.222 kg	33,99 €
RK73530	25mm x 25mm x 25mm	20	25	123	87	85	55	62	0.303 kg	35,99 €
RK73531	32mm x 32mm x 32mm	25	32	147	104	100	66	74	0.492 kg	40,99 €
RK73532	40mm x 40mm x 40mm	32	40	169	115	100	79	82	0.76 kg	45,99 €
RK73533	50mm x 50mm x 50mm	40	50	207	145	128	102	94	1.456 kg	55,99 €
RK73534	63mm x 63mm x 63mm	50	63	230	160	128	111	117	1.843 kg	60,99 €

Trusted Shops zertifiziert
Kauf auf Rechnung
Paketversand innerhalb der EU
Schnelle & sichere Lösung

Haben Sie Fragen?

shop@rekubik.de

Geschäftszeiten Mo.-Fr. 8:00 - 16:00 Uhr

+49 33971 605000

Hier geht es zu unserem Kontaktformular

Wir versenden unsere Produkte per DHL-Paket oder Spedition in folgende Länder:

Hier geht es zu den Versand- und Lieferbedingungen

3 Wege Kugelhahn mit einer L-Bohrung und 3 gleichen Klebemuffen. Der 3 Wege Kugelhahn P.T.F.E... mehr

Menü schließen

Produktinformationen "PVC-U 3-Wege-Kugelhahn L-Bohrung 3x Klebemuffe"

3 Wege Kugelhahn mit einer L-Bohrung und 3 gleichen Klebemuffen.

Der 3 Wege Kugelhahn P.T.F.E (Teflon) und den dazugehörigen O-Ringen. Durch den Kugelhahn können drei in die Klebemuffen verklebten Rohre separat geregelt werden. Der Dreiwegekugelhähne Typ L kann die Flüssigkeit in verschiedene Richtungen umleiten. Je nach Ausführung der Kugel im Inneren des Absperrhahns unterscheidet man zwei verschiedene Typen von Dreiwegekugelhähnen.

Bei dem Kugelhahn mit der L-Bohrung können Flüssigkeiten in zwei abgehende Rohre geleitet werden. Somit ergeben sich drei Schaltwege. Durch die L-Bohrung kann der Flüssigkeitsstrom aus dem Eingangsrohr in eines der zwei abgehende Rohre geleitet werden. Genau wie bei dem Dreiwegekugelhahn mit T-Bohrung lässt sich der Drehknauf um volle 360° drehen.

Produkteigenschaften:

Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
beständig gegen Säuren, Wasser, Salzwasser und Chlor
für Druck- und Saugleitungen verwendbar
weichmacherfreier Kunststoff
hohe Abriebfestigkeit
ober- und unterirdisch einsetzbar
Hydrauliktests wurden nach UNE-EN 917 durchgeführt
Zertifiziert nach UNE-EN-ISO-1452
Max. 10 Bar bei 20°C

Arbeitsdruck (PN):	max. 10 bar
Farbe:	Grau
Größe:	16mm x 16mm x 16mm, 20mm x 20mm x 20mm, 25mm x 25mm x 25mm, 32mm x 32mm x 32mm, 40mm x 40mm x 40mm, 50mm x 50mm x 50mm, 63mm x 63mm x 63mm
Material:	PVC-U (Polyvinylchlorid)
Temperatur:	0°C bis 45°C, kurz bis 60°C

Weiterführende Links zu "PVC-U 3-Wege-Kugelhahn L-Bohrung 3x Klebemuffe"

mehr

Menü schließen

Bitte beachten Sie vor der Bestellung die Hinweise bezüglich der Gewindegröße:

Zollangaben Rohrmaße - 1" sind nicht 25,4mm Außendurchmesser

Die Maßangaben in Zoll für Rohre gehen weit in das 20. Jahrhundert zurück, damals war der Wert von Innendurchmesser von Bedeutung, nicht der Außendurchmesser vom Gewinde. So hatte ein 1 Zoll Rohr eine lichte Weite von 25,4mm und einen Außendurchmesser von ca. 33mm. Nun hat sich im Laufe der Zeit die Stahlqualität verbessert und man konnte Rohrwandungen mit einer geringeren Stärke herstellen. Folglich veränderte sich immer mehr das Innen- und Außenmaß, und es gibt leider keinen festen Umrechnungsfaktor auf die heutigen DIN/ISO Maße.

Nachfolgend erhalten sie eine Übersicht der Gewindegrößen und deren Angaben in mm. Bedingt durch Material und Gewinde können diese minimal abweichen. Um Ihr passendes Gewinde zu definieren, messen Sie bitte den Außen und Innendurchmesser und vergleichen Ihre Werte mit der Tabelle.

G (BSP)	Aussen Ø in mm	Innen Ø in mm
G 3/8"	16,66	15,00
G 1/2"	20,95	18,70
G 3/4"	26,44	24,20
G 1"	33,25	30,30
G 1 1/4"	41,91	39,00
G 1 1/2"	47,81	44,90
G 2"	59,61	56,70
G 2 1/2"	75,18	72,23
G 3"	87,88	84,93
G 3 1/2"	103,33	98,01
G 4"	113,03	110,08

Außendurchmesser nach DIN EN ISO 228-1 und DIN 2999.

mehr

Menü schließen

Für die Darstellung des Produktbildes verwenden wir eine zufällig gewählte Artikelgröße als Beispielabbildung. Die Abbildungen, technischen Daten, Maßangaben in Millimeter, Gewichtsangaben in Gramm und Ausführungen sind somit unverbindlich. Die eigentliche Definition und der Verwendungszweck des Artikels sowie die Nutzmaße sind ausschließlich der Darstellungsunterstützung von uns bereitgestellt. Wir behalten uns jederzeit Änderungen ohne Ankündigung vor.
