Regentonnen-Klappenhahn mit Tankdurchführung Quick Push
Produktinformationen "Regentonnen-Klappenhahn mit Tankdurchführung Quick Push"

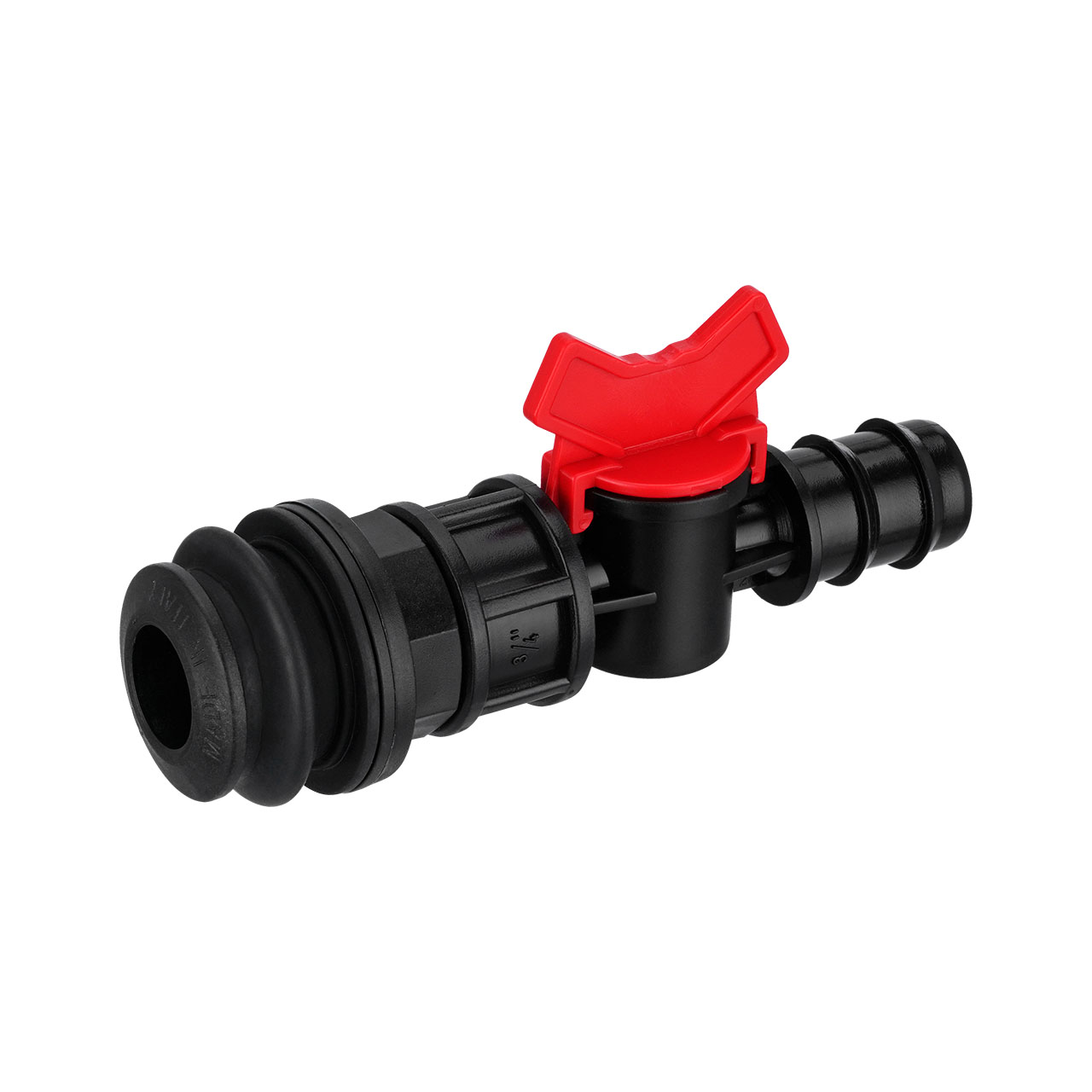

Der Regentonnen – Klappenhahn aus Kunststoff in ¾“ mit einer 20mm Schlauchtülle, wird in Verbindung mit einer Quick Push Tankdurchführung geliefert. Mit dieser innovativen und patentierten Fassdurchführung ist eine Montage an unzugänglichen Stellen - von außerhalb des Tanks möglich.
Mit der Tankdurchführung inkl. Klappenhahn können Sie schnell Fässer, IBC, Regentonnen oder andere Behälter mit einem Wasseranschluss versehen. Um einen Schlauch anzuschließen, ist im Lieferumfang vom Kugelhahn bereits eine 20mm Schlauchtülle enthalten.
Zum Lieferumfang gehört ein Kuststoff-klappenhahn mit 20mm Tülle und eine Tankdurchführung Quick Push Flanschverbindung Außengewinde ¾“ mit beweglicher Gegenmutter und EPDM Flachdichtung. Zur Montage in einen Behälter müssen sie eine 35mm Lochbohrung vornehmen. Bitte beachten Sie, dass die Angabe zur Lochbohrung nicht überschritten werden darf.
| Größe: | 3/4" AG |
|---|---|
| Lebensmittelecht: | Nein |
| Material: | PP (Polypropylen) |
| UN-Zulassung: | Nein |
Informationen zur Produktsicherheit
Hersteller/EU Verantwortliche Person
REKUBIK GmbH
Leddiner Weg 36
16866 Kyritz
Deutschland
shop@rekubik.de
Bitte beachten Sie vor der Bestellung die Hinweise bezüglich der Gewindegröße:
Zollangaben Rohrmaße - 1" sind nicht 25,4mm Außendurchmesser
Die Maßangaben in Zoll für Rohre gehen weit in das 20. Jahrhundert zurück, damals war der Wert von Innendurchmesser von Bedeutung, nicht der Außendurchmesser vom Gewinde. So hatte ein 1 Zoll Rohr eine lichte Weite von 25,4mm und einen Außendurchmesser von ca. 33mm. Nun hat sich im Laufe der Zeit die Stahlqualität verbessert und man konnte Rohrwandungen mit einer geringeren Stärke herstellen. Folglich veränderte sich immer mehr das Innen- und Außenmaß, und es gibt leider keinen festen Umrechnungsfaktor auf die heutigen DIN/ISO Maße.
Nachfolgend erhalten sie eine Übersicht der Gewindegrößen und deren Angaben in mm. Bedingt durch Material und Gewinde können diese minimal abweichen. Um Ihr passendes Gewinde zu definieren, messen Sie bitte den Außen und Innendurchmesser und vergleichen Ihre Werte mit der Tabelle.
|
G (BSP) |
Aussen Ø in mm |
Innen Ø in mm |
|
G 3/8" |
16,66 |
15,00 |
|
G 1/2" |
20,95 |
18,70 |
|
G 3/4" |
26,44 |
24,20 |
|
G 1" |
33,25 |
30,30 |
|
G 1 1/4" |
41,91 |
39,00 |
|
G 1 1/2" |
47,81 |
44,90 |
|
G 2" |
59,61 |
56,70 |
|
G 2 1/2" |
75,18 |
72,23 |
|
G 3" |
87,88 |
84,93 |
|
G 3 1/2" |
103,33 |
98,01 |
|
G 4" |
113,03 |
110,08 |
Außendurchmesser nach DIN EN ISO 228-1 und DIN 2999.
