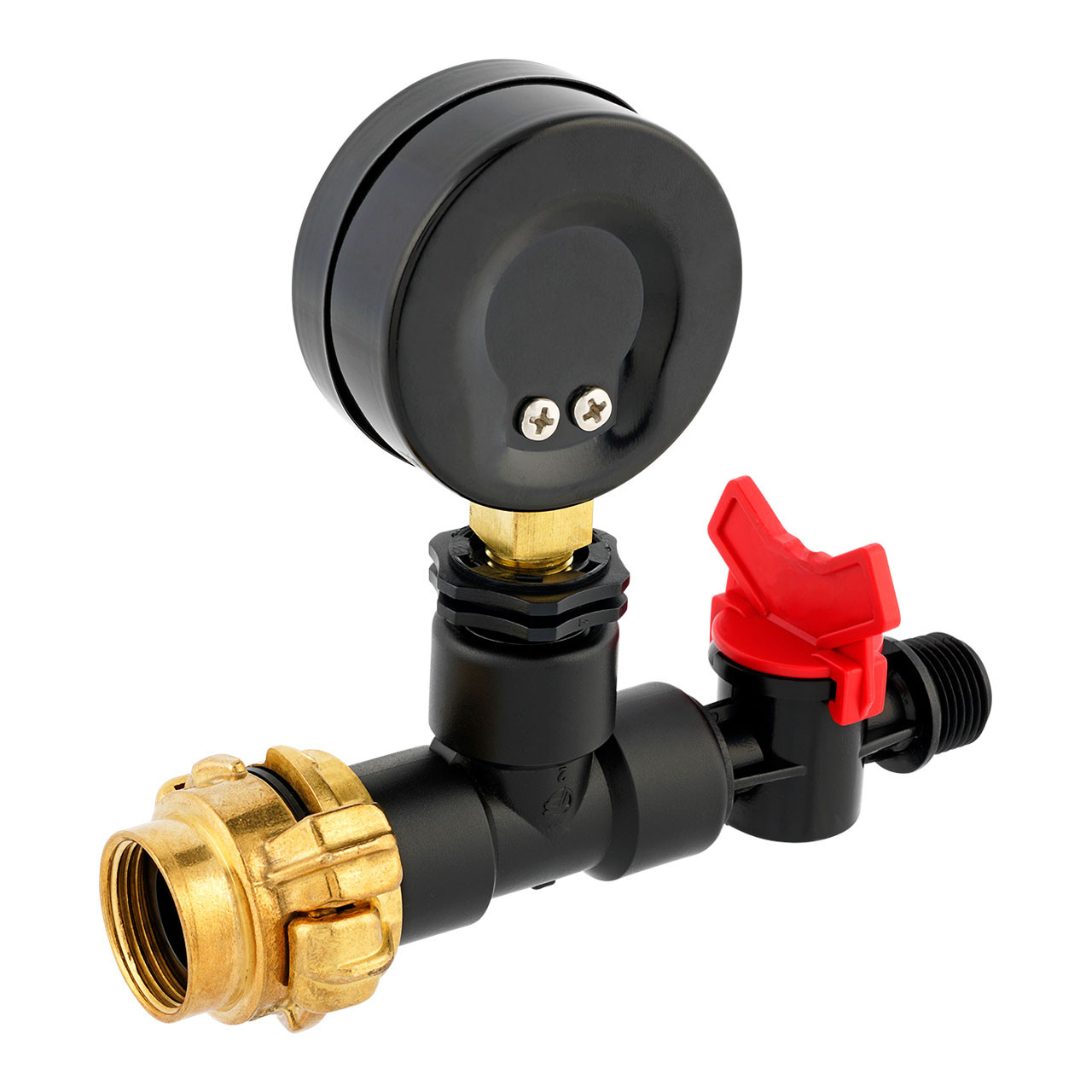

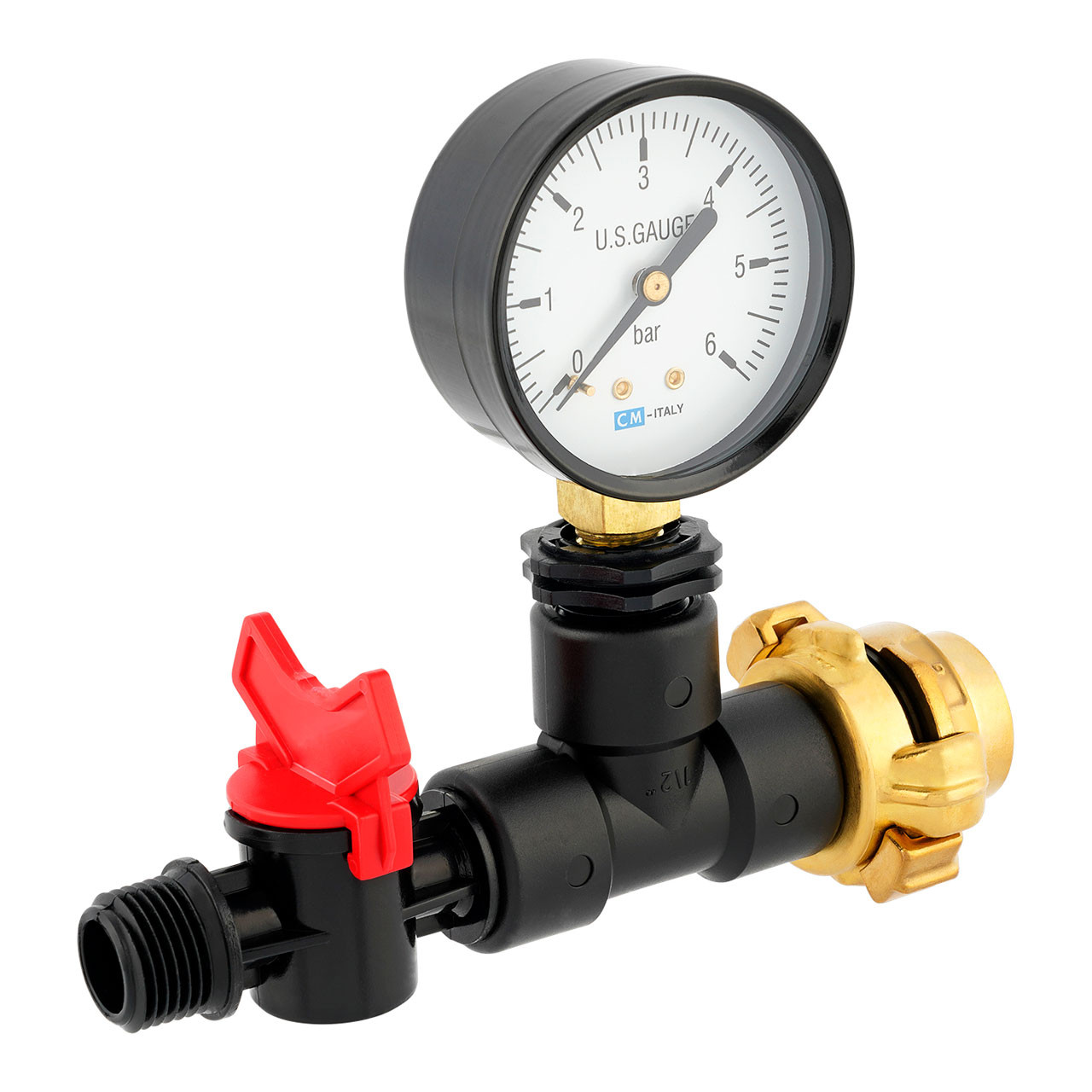

Messgerät mit Manometer für Wassermenge Druck/Durchfluss
Produktinformationen "Messgerät mit Manometer für Wassermenge Druck/Durchfluss"
Das unverzichtbare Tool zur Bestimmung der verfügbaren Wassermenge für die Planung einer Bewässerungsanlage.
Bestimmen Sie mit einem 10l Eimer und dem Messgerät die tatsächliche Wassermenge pro Stunde, mit der Sie in Ihrem Garten eine automatische Bewässerung betreiben können. Dieser Wert ist die Grundlage für die korrekte Berechnung der Anzahl Tropfstellen des Tropfrohrs und die Anzahl von Regnern in einer Bewässerungszone. Der Wasserdruck ist entscheidend darüber damit Regner, die Sprinkler oder das Tropfrohr korrekt arbeiten und die Wurfweite den Vorstellungen entspricht. Im Umkehrschluss bedeutet dies, es darf immer nur so viel Wasser gezapft werden, so dass der Betriebsdruck der Anlage nicht unter 3,5 bar fällt.
Dazu wird das Messgerät für Druck/Druchfluss an den Wasserhahn angeschlossen und die Leitung vollständig geöffnet. Der Durchfluss am Messgerät wird mit dem Kugelhahn anschließend so lange reduziert, bis das Manometer einen Druck von 3,5 bar anzeigt. Jetzt wird das herausströmenden Wasser in einen 10l Wassereimer gefüllt. Die nun benötigte Zeit zum Befüllen in Sekunden wird gezählt bis der 10l Eimers gefüllt ist, damit lässt sich die Wasserleistung bei 3,5 bar in Liter / Stunde bzw. m³/h ermittelt werden.
Inhalt des Eimers in l x 3,6 / ermittelte Zeit in s = Durchflussmenge in m³/h
Das Messgerät für Druck/Druchflusst ist mit GEKA-Anschluss ausgerüstet.Unser Beispiel:
Der 10-l-Eimer wurde in 15 Sekunden gefüllt. 10 (l) x 3,6 / 15 (s) = 2,4 m³/h
Die Wassermenge von 2,4m³ pro Stunde steht Ihnen für die Bewässerung zur Verfügung.
Ein zweiter GEKA-Anschluss mit 1" IG (33,25 mm) liegt bei und passt auf Standard-Wasserhähne mit 1" Außengewinde (33,25 mm). Das Außengewinde vom Minihahn beträgt 1/2".
| Anschlußgewinde: | 1" AG, GeKa 1" IG, Minihahn = 1/2" AG |
|---|---|
| Druckbereich: | 0 - 3,5 Bar |
| Farbe: | Schwarz |
| Gewindeart: | BSP (British Standard Pipe) |
| Material: | Messing, PE (Polyethylen) |
| Temperatur: | 0°C bis +40°C |
