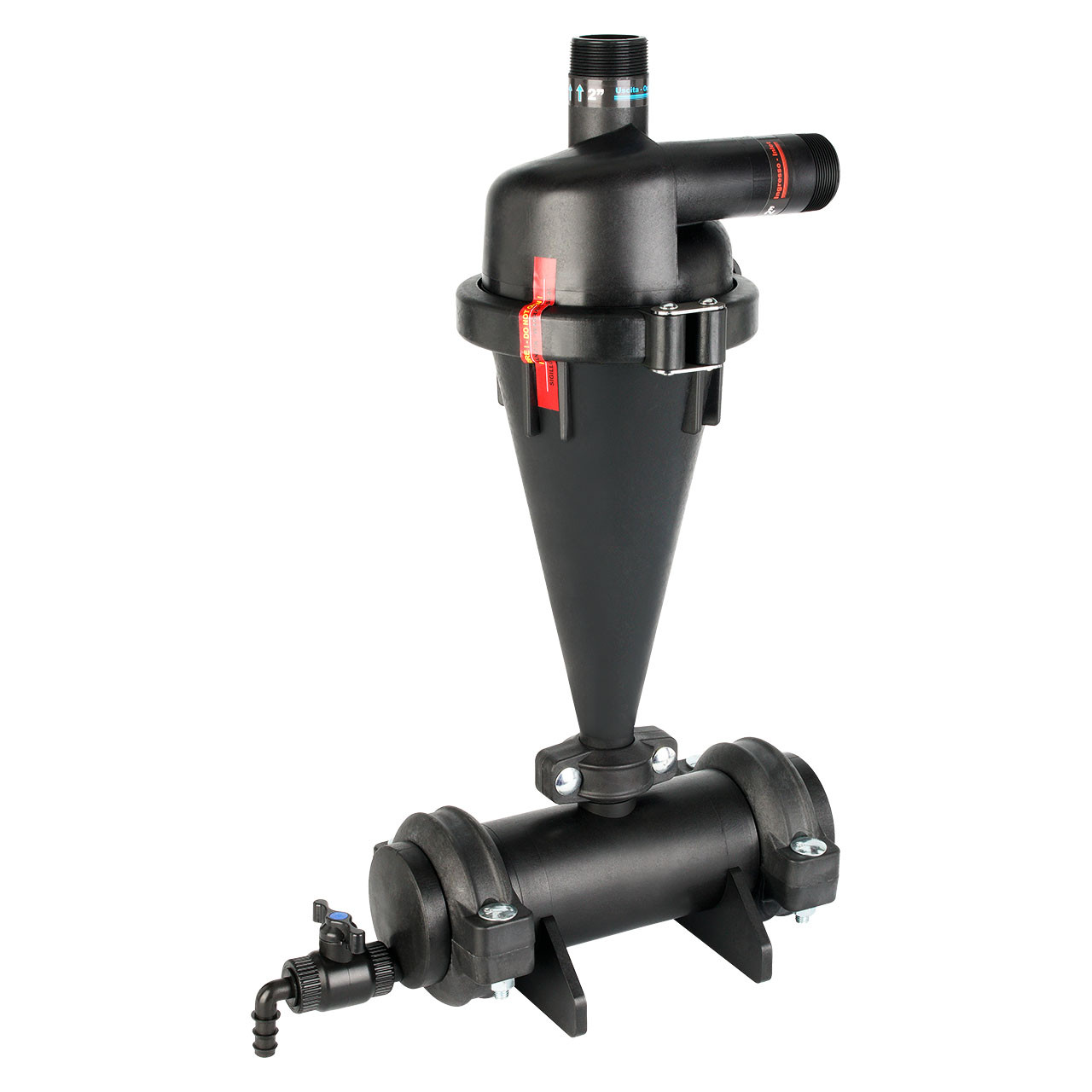

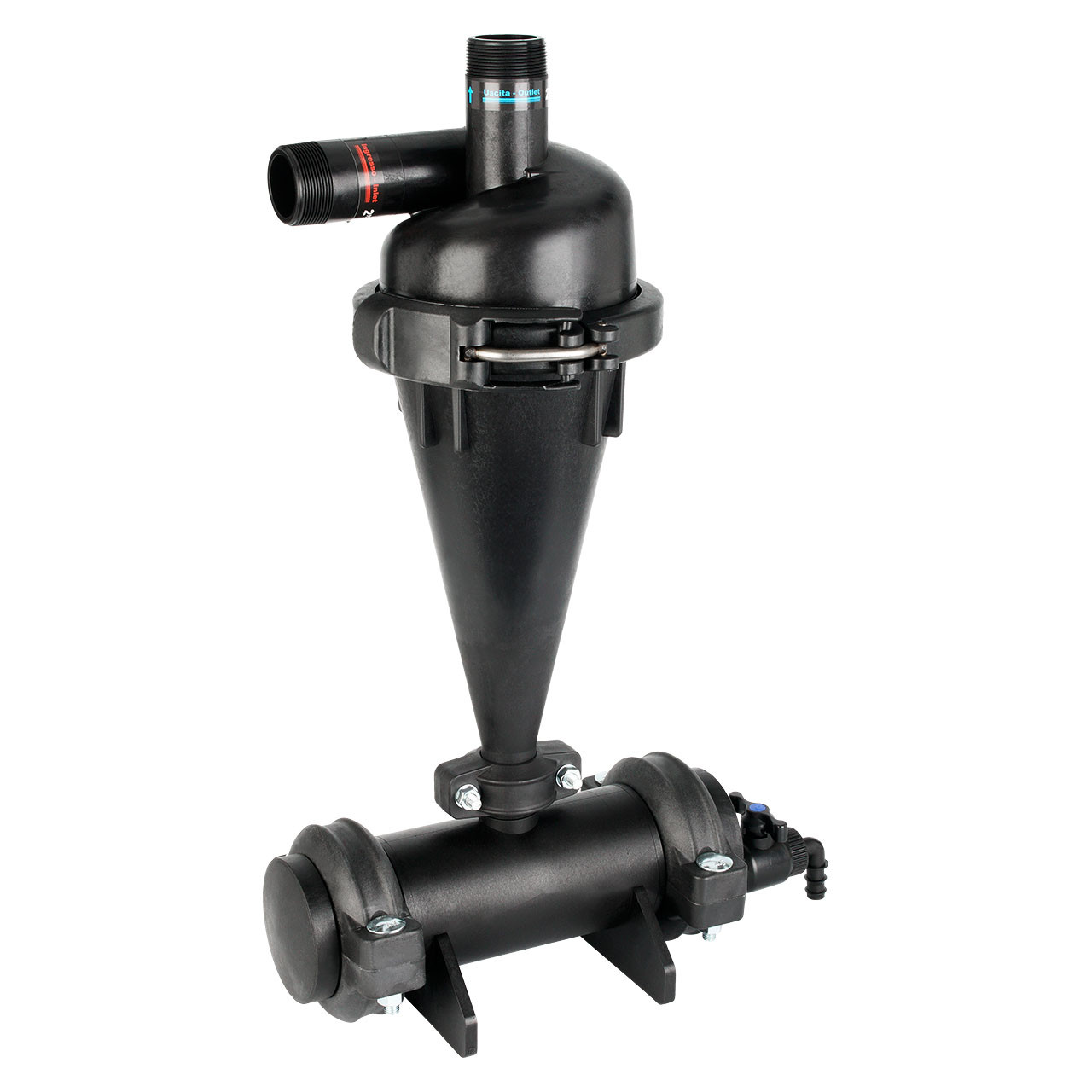

Hydrozyklon Sandabscheider 2x Außengewinde
Produktinformationen "Hydrozyklon Sandabscheider 2x Außengewinde"
Der Hydrocyclone kann mithilfe der Zentrifugalkraft große Mengen Sand, Schlacken und feste Partikel aus dem Wasser entfernen.
Insbesondere kommt das Wasser im Filter tangential zum Körper und wird durch die Rotationsbewegung beschleunigt, wobei der Sand und die festen Partikel im Wasser durch die im Entlüftungstank absetzende Zentrifugalkraft gegen die konischen Wände des Körpers gedrückt werden Aus dem mittleren Teil des Filters steigt wieder sauberes Wasser auf. Bei ordnungsgemäßer Verwendung ist keine Wartung erforderlich, da keine Filterelemente vorhanden sind. Mit einem speziellen Polymer hergestellt, unterliegt es im Gegensatz zu Metallfiltern keiner Korrosion durch die in Bewegung befindlichen festen Partikel. Es zeichnet sich durch Leichtigkeit und Modularität aus, ist vielseitig und kompatibel mit verschiedenen Arten von Verbindungsenden (Gewinde, Flansch, Rille und Kompression). Finden Sie Anwendung in Landwirtschaft, Industrie, Aquädukt und zur Filtration von Trinkwasser für den Hausgebrauch, in mobile Filterstationen sowie in Vorfiltersystemen vor Kies, Sieb, Scheibenfiltern usw.. Der Hydrocyclone Sandabscheider schützt Pumpen, Ventile und Bewässerungssysteme vor Beschädigungen und Abrieb durch Schwebstoffe. Verwenden Sie für bessere Ergebnisse mehr Filter in einer Bank, anstatt ein oder zwei Filter mit höherer Durchflussrate, aber geringerer Filterkapazität zu verwenden.
Verfügbare Größen des HYDROCYCLONE Sandabscheider
- ø 1" BSP
- ø 2" BSP
- ø 3" BSP
DIN 10226-1, -2; ANSI / ASME B1.20.1
Schließsystem / Anzugssystem:
- PACV / PAGF-Klemmband
TECHNISCHE EIGENSCHAFTEN
- Arbeitsdruck: 5 BAR - 72,5 psi Maximaler empfohlener Durchfluss / Maximaler empfohlener Durchfluss : 1,7 lt / s / 26,9 gal / min Filterkapazität / Filterkapazität
- Partikel / Partikel> 70 Mikron
- Gewicht spezifisches / spezifisches Gewicht: 2,5 kg / dm3
- Temperaturbereich -20 °C - 95°C
MATERIALIEN / MATERIALIEN
- Gehäuse und Kappe: PACV / PAGF Ablauftank
- Entlüftungstank: PPCV / PPGF
- Dichtungen / O-Ringe: Nitrilkautschuk / Nitrilkautschuk (NBR-Standard)
Bitte beachten sie zu den Angaben das Datenblatt.

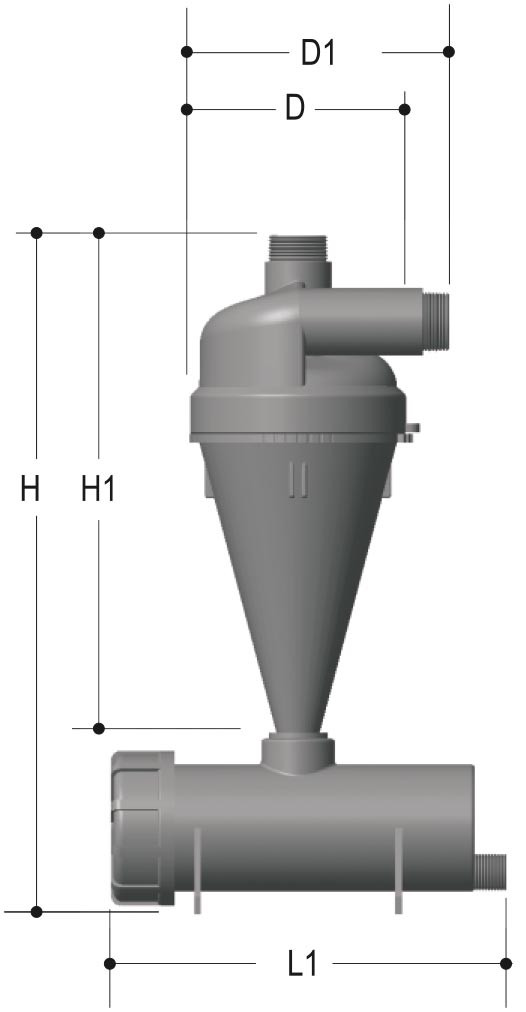

| Arbeitsdruck (PN): | max. 5 bar |
|---|---|
| D: | 125, 220, 270 |
| Dichtung: | NBR (Acrylnitril-Butadien-Kautschuk) |
| Größe: | 1" AG x 1" AG, 2" AG x 2" AG, 3" AG x 3" AG |
| H: | 390, 760, 1150 |
| H1: | 280, 580, 900 |
| Material: | Edelstahl, PP-GF (Polypropylen mit Glasfaseranteil) |
| Mesh-Filter: | 210 mesh (70 micron) |
| Temperatur: | -10°C bis +95°C |
| d1: | 160, 260, 350 |
Informationen zur Produktsicherheit
Hersteller/EU Verantwortliche Person
REKUBIK GmbH
Leddiner Weg 36
16866 Kyritz
Deutschland
shop@rekubik.de
Bitte beachten Sie vor der Bestellung die Hinweise bezüglich der Gewindegröße:
Zollangaben Rohrmaße - 1" sind nicht 25,4mm Außendurchmesser
Die Maßangaben in Zoll für Rohre gehen weit in das 20. Jahrhundert zurück, damals war der Wert von Innendurchmesser von Bedeutung, nicht der Außendurchmesser vom Gewinde. So hatte ein 1 Zoll Rohr eine lichte Weite von 25,4mm und einen Außendurchmesser von ca. 33mm. Nun hat sich im Laufe der Zeit die Stahlqualität verbessert und man konnte Rohrwandungen mit einer geringeren Stärke herstellen. Folglich veränderte sich immer mehr das Innen- und Außenmaß, und es gibt leider keinen festen Umrechnungsfaktor auf die heutigen DIN/ISO Maße.
Nachfolgend erhalten sie eine Übersicht der Gewindegrößen und deren Angaben in mm. Bedingt durch Material und Gewinde können diese minimal abweichen. Um Ihr passendes Gewinde zu definieren, messen Sie bitte den Außen und Innendurchmesser und vergleichen Ihre Werte mit der Tabelle.
|
G (BSP) |
Aussen Ø in mm |
Innen Ø in mm |
|
G 3/8" |
16,66 |
15,00 |
|
G 1/2" |
20,95 |
18,70 |
|
G 3/4" |
26,44 |
24,20 |
|
G 1" |
33,25 |
30,30 |
|
G 1 1/4" |
41,91 |
39,00 |
|
G 1 1/2" |
47,81 |
44,90 |
|
G 2" |
59,61 |
56,70 |
|
G 2 1/2" |
75,18 |
72,23 |
|
G 3" |
87,88 |
84,93 |
|
G 3 1/2" |
103,33 |
98,01 |
|
G 4" |
113,03 |
110,08 |
Außendurchmesser nach DIN EN ISO 228-1 und DIN 2999.
