PE Doppelmuffe Klemmverbindung Kupplung
Verfügbare Downloads
Produktinformationen "PE Doppelmuffe Klemmverbindung Kupplung"
Die PE-Kupplung sind beidseitig mit zwei Klemmmuffen versehen welche direkt mit einem PE-Rohr verklemmt werden können. Beide Klemmmuffen haben den identischen Durchmesser.
Um ein PE-Rohr zu reduzieren können Sie eine PE-Reduzierkupplung verwenden. Die PE-Kupplung eignet sich zum Anschluss an alle PE-Rohre aus weichem PELD (schwarze Brauchwasserrohre) und hartem PEHD (Trinkwasserrohre). Die kiwa hat die Trinkwassertauglichkeit bestätigt. Die PE-Kupplung kann für diverse Flüssigkeiten (außer Öl) verwendet werden. Die UV-beständig ist gegeben.
Die PE-Kupplung mit Klemmmuffen sind für einen maximalen Betriebsdruck von 16 bar bei Flüssigkeitstemperatur von 20° ausgelegt. Die Kupplung ist auch für den professionellen Einsatz im Industriebereich geeignet. Wie bei allen Klemmverbindern wird bei der Montage das Rohr in die Muffenseite der PE-Kupplung eingeschoben und verschraubt.
Bis zu einer Größe von 40mm lassen sich die Überwurfmuttern mit der Hand festschrauben. Ab einem Überwurfmutter Durchmesser 50mm wird ein Montageschlüssel für PE-Fittings empfohlen so ermöglichen sie ein sicheres festziehen der Überwurfmuttern. Die PE-Kupplung besteht aus PP so dass die Kupplung wie alle PE-Kunststoffverschraubungen. sowohl oberirdisch (UV-beständig), als auch unterirdisch verlegt werden kann. Um ein platzen der Rohre zu vermeiden ist es notwendig bei sinkenden Temperaturen (Frostgefahr) für das Entleeren der Leitungen zu sorgen.
Produkteigenschaften:
- Temperaturbereich von -10 °C bis +80 °C, kurz 100 °C
- UV-beständig
- geringes Gewicht
- hohe Abriebfestigkeit
- physiologisch unbedenklich
- kiwa-geprüft (trinkwassertauglich)
Gute Beständigkeit gegen: wässrige Lösungen der anorganischen Säuren, schwache organischen Säuren, Salzlösungen, Spirituosen und Öle
Nicht beständig gegen: starke Oxidationsmittel, halogenierte Kohlenwasserstoffe, quilt mit den aliphatischen und aromatischen Kohlenwasserstoffen.

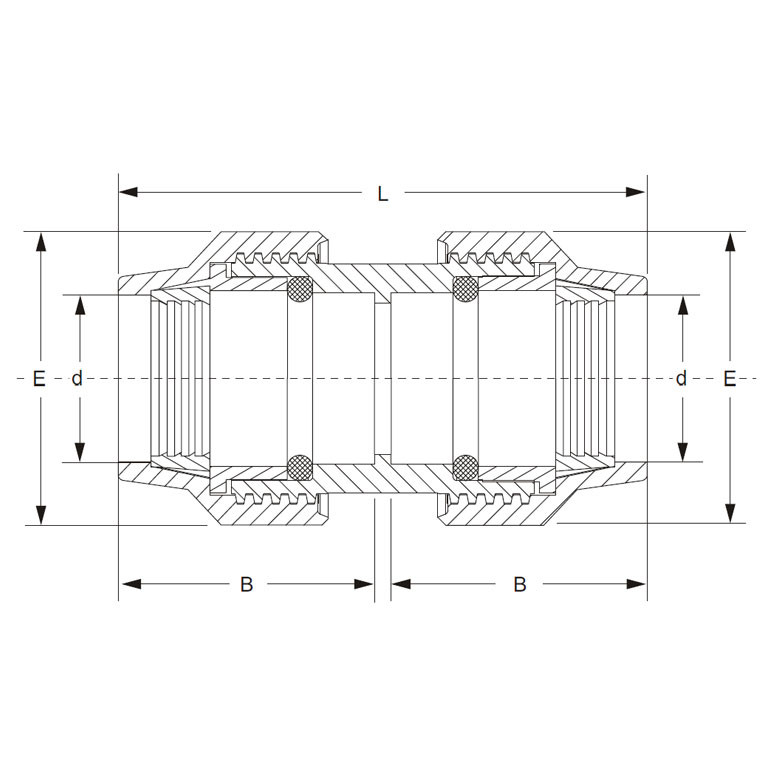

| Arbeitsdruck (PN): | max. 16 bar |
|---|---|
| B: | 41, 42, 46, 53, 65, 73, 87, 101, 126, 149 |
| D: | 16, 20, 25, 32, 40, 50, 63, 75, 90, 110 |
| Dichtung: | NBR (Acrylnitril-Butadien-Kautschuk) |
| E: | 39, 42,5, 48,5, 60, 72, 86, 99, 118, 144, 169 |
| Gewindeart: | BSP (British Standard Pipe) |
| Größe: | 16mm x 16mm, 20mm x 20mm, 25mm x 25mm, 32mm x 32mm, 40mm x 40mm, 50mm x 50mm, 63mm x 63mm, 75mm x 75mm, 90mm x 90mm, 110mm x 110mm |
| L: | 86, 87, 94, 108, 133, 152, 178, 204, 256, 300 |
| Material: | PP (Polypropylen) |
| Merkmal: | ISO 14236 |
| Normen/Zulassungen: | KIWA Zertifikat |
| Temperatur: | -40°C bis +60°C |
Informationen zur Produktsicherheit
Hersteller/EU Verantwortliche Person
REKUBIK GmbH
Leddiner Weg 36
16866 Kyritz
Deutschland
shop@rekubik.de
Bitte beachten Sie vor der Bestellung die Hinweise bezüglich der Gewindegröße:
Zollangaben Rohrmaße - 1" sind nicht 25,4mm Außendurchmesser
Die Maßangaben in Zoll für Rohre gehen weit in das 20. Jahrhundert zurück, damals war der Wert von Innendurchmesser von Bedeutung, nicht der Außendurchmesser vom Gewinde. So hatte ein 1 Zoll Rohr eine lichte Weite von 25,4mm und einen Außendurchmesser von ca. 33mm. Nun hat sich im Laufe der Zeit die Stahlqualität verbessert und man konnte Rohrwandungen mit einer geringeren Stärke herstellen. Folglich veränderte sich immer mehr das Innen- und Außenmaß, und es gibt leider keinen festen Umrechnungsfaktor auf die heutigen DIN/ISO Maße.
Nachfolgend erhalten sie eine Übersicht der Gewindegrößen und deren Angaben in mm. Bedingt durch Material und Gewinde können diese minimal abweichen. Um Ihr passendes Gewinde zu definieren, messen Sie bitte den Außen und Innendurchmesser und vergleichen Ihre Werte mit der Tabelle.
|
G (BSP) |
Aussen Ø in mm |
Innen Ø in mm |
|
G 3/8" |
16,66 |
15,00 |
|
G 1/2" |
20,95 |
18,70 |
|
G 3/4" |
26,44 |
24,20 |
|
G 1" |
33,25 |
30,30 |
|
G 1 1/4" |
41,91 |
39,00 |
|
G 1 1/2" |
47,81 |
44,90 |
|
G 2" |
59,61 |
56,70 |
|
G 2 1/2" |
75,18 |
72,23 |
|
G 3" |
87,88 |
84,93 |
|
G 3 1/2" |
103,33 |
98,01 |
|
G 4" |
113,03 |
110,08 |
Außendurchmesser nach DIN EN ISO 228-1 und DIN 2999.
