PE Endkappe für PE-Rohr
Verfügbare Downloads
Produktinformationen "PE Endkappe für PE-Rohr"

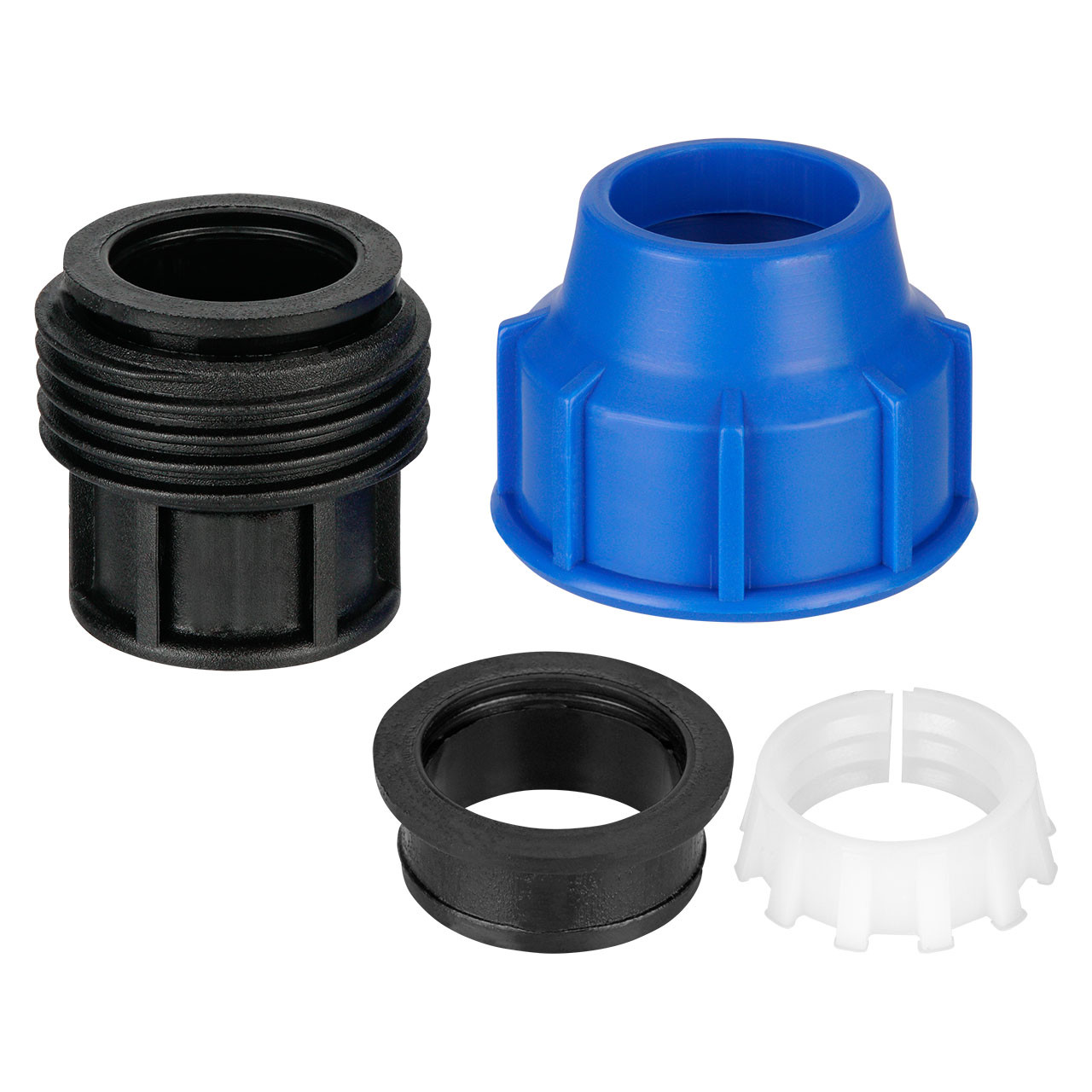

Bei der PE-Endkappe wird mit der Klemmverschraubung in das PE-Rohr eingeschoben und verklemmt.
Der Klemmring ist aus Kunststoff gefertigt. Die PE-Endkappe sind bei sachgemäßer Anwendung für einen Betriebsdruck von bis zu 16bar ausgelegt.
Die PE-Kappe ist für Trinkwasserleitungen geeignet und vom kiwa geprüft.
Die Überwurfmutter lässt sich bis zu einer Größe von 40 mm mit der Hand festschrauben. Ab einem Durchmesser von 50 mm empfehlen wir die Verwendung eines Montageschlüssels für PE-Fittings. Die PE-Kappe besteht wie alle PE-Kunststoffverschraubungen aus PP und kann sowohl oberirdisch (UV-beständig), als auch unterirdisch verlegt werden. Eine Entleerung der Leitung im Winter ist immer nötig, um ein platzen der Rohre zu vermeiden.
Produkteigenschaften:
- Temperaturbereich von -10 °C bis +80 °C, kurz 100 °C
- UV-beständig
- geringes Gewicht
- hohe Abriebfestigkeit
- physiologisch unbedenklich
- kiwa-geprüft (trinkwassertauglich)
Gute Beständigkeit gegen: wässrige Lösungen der anorganischen Säuren, schwache organischen Säuren, Salzlösungen, Spirituosen und Öle
Nicht beständig gegen: starke Oxidationsmittel, halogenierte Kohlenwasserstoffe, quilt mit den aliphatischen und aromatischen Kohlenwasserstoffen.

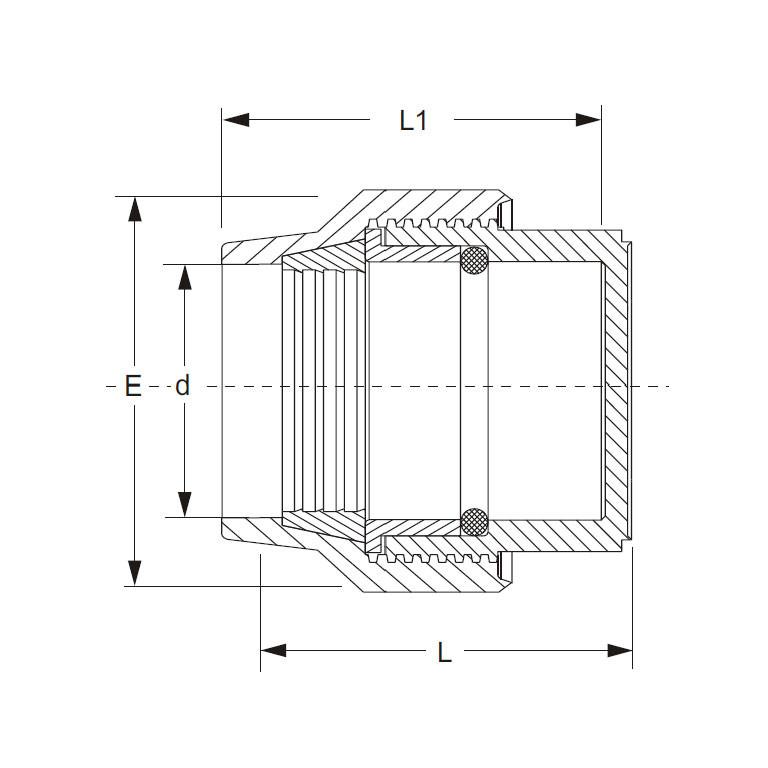

| Arbeitsdruck (PN): | max. 16 bar |
|---|---|
| D: | 16, 20, 25, 32, 40, 50, 63, 75, 90, 110 |
| Dichtung: | NBR (Acrylnitril-Butadien-Kautschuk) |
| E: | 39, 42,5, 48,5, 60, 72, 86, 99, 118, 144, 169 |
| Gewindeart: | BSP (British Standard Pipe) |
| Größe: | 16mm, 20mm, 25mm, 32mm, 40mm, 50mm, 63mm, 75mm, 90mm, 110mm |
| L: | 53, 55, 58, 67, 83, 94, 107, 122, 149, 174 |
| L(1): | 49, 51, 54, 62, 67, 87, 100, 113, 140, 165 |
| Material: | PP (Polypropylen) |
| Merkmal: | ISO 14236 |
| Normen/Zulassungen: | KIWA Zertifikat |
| Temperatur: | -40°C bis +60°C |
Informationen zur Produktsicherheit
Hersteller/EU Verantwortliche Person
REKUBIK GmbH
Leddiner Weg 36
16866 Kyritz
Deutschland
shop@rekubik.de
Bitte beachten Sie vor der Bestellung die Hinweise bezüglich der Gewindegröße:
Zollangaben Rohrmaße - 1" sind nicht 25,4mm Außendurchmesser
Die Maßangaben in Zoll für Rohre gehen weit in das 20. Jahrhundert zurück, damals war der Wert von Innendurchmesser von Bedeutung, nicht der Außendurchmesser vom Gewinde. So hatte ein 1 Zoll Rohr eine lichte Weite von 25,4mm und einen Außendurchmesser von ca. 33mm. Nun hat sich im Laufe der Zeit die Stahlqualität verbessert und man konnte Rohrwandungen mit einer geringeren Stärke herstellen. Folglich veränderte sich immer mehr das Innen- und Außenmaß, und es gibt leider keinen festen Umrechnungsfaktor auf die heutigen DIN/ISO Maße.
Nachfolgend erhalten sie eine Übersicht der Gewindegrößen und deren Angaben in mm. Bedingt durch Material und Gewinde können diese minimal abweichen. Um Ihr passendes Gewinde zu definieren, messen Sie bitte den Außen und Innendurchmesser und vergleichen Ihre Werte mit der Tabelle.
|
G (BSP) |
Aussen Ø in mm |
Innen Ø in mm |
|
G 3/8" |
16,66 |
15,00 |
|
G 1/2" |
20,95 |
18,70 |
|
G 3/4" |
26,44 |
24,20 |
|
G 1" |
33,25 |
30,30 |
|
G 1 1/4" |
41,91 |
39,00 |
|
G 1 1/2" |
47,81 |
44,90 |
|
G 2" |
59,61 |
56,70 |
|
G 2 1/2" |
75,18 |
72,23 |
|
G 3" |
87,88 |
84,93 |
|
G 3 1/2" |
103,33 |
98,01 |
|
G 4" |
113,03 |
110,08 |
Außendurchmesser nach DIN EN ISO 228-1 und DIN 2999.
