PE T-Stück Klemmverbindung Kupplung
Verfügbare Downloads
Produktinformationen "PE T-Stück Klemmverbindung Kupplung"
PE-T-Stück 90° mit drei gleich großen Klemmmuffen.
Das PE-Rohre wird in die Klemmverbindung eingeschoben und festgeklemmt.
Durch die Klemmringverschraubung aus Kunststoff wird das Rohr über einen Klemmring festgehalten. Diese Art der Verbindung kann für einen Betriebsdruck von bis zu 16 bar verwendet werden und eignet sich hervorragend für Verlegerohre in der Beregnungstechnik sowie auch der Gartenbewässerung.
Das PE T-Stück ist vom kiwa geprüft und für die Trinkwasserversorgung zugelassen.
Das PE T-Stück besteht wie alle PE-Kunststoffverschraubungen aus PP und kann sowohl oberirdisch (UV-beständig), als auch unterirdisch verlegt werden. Eine Entleerung der Leitung im Winter ist immer nötig.
Ab einem Durchmesser von 50 mm bitten wir um die Verwendung eines Montageschlüssels für PE-Fittings bei Überwurfmutter bis zu einem Durchmesser von 40mm können diese mit der Hand festgeschraubt werden.
Produkteigenshaften:
- Temperaturbereich von -10 °C bis +80 °C, kurz 100 °C
- UV-beständig
- geringes Gewicht
- hohe Abriebfestigkeit
- physiologisch unbedenklich
- kiwa-geprüft (trinkwassertauglich)
Gute Beständigkeit gegen: wässrige Lösungen der anorganischen Säuren, schwache organischen Säuren, Salzlösungen, Spirituosen und Öle
Nicht beständig gegen: starke Oxidationsmittel, halogenierte Kohlenwasserstoffe, quilt mit den aliphatischen und aromatischen Kohlenwasserstoffen.

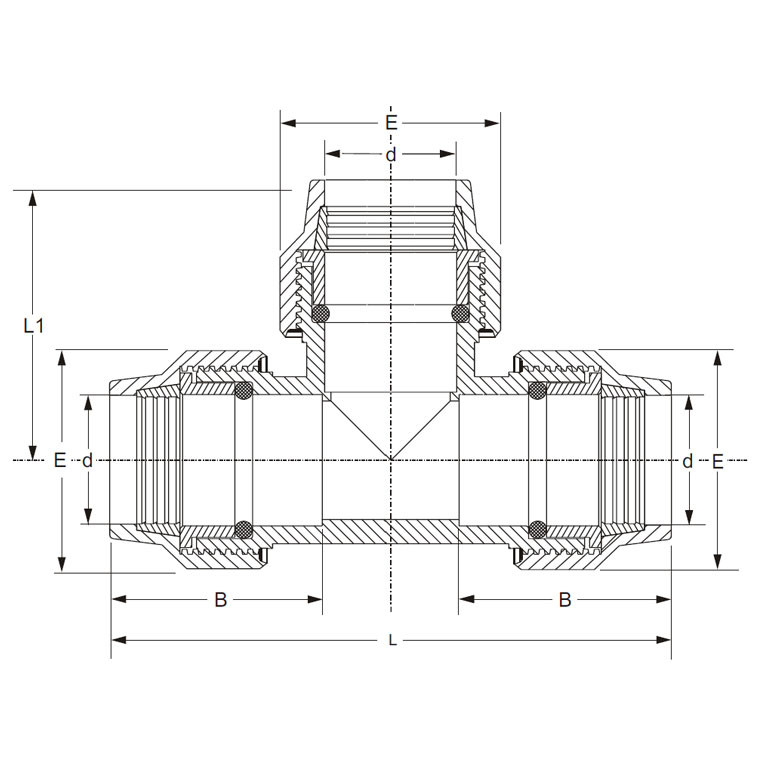

| Arbeitsdruck (PN): | max. 16 bar |
|---|---|
| B: | 43, 46, 51, 60, 73, 85, 98, 118, 167 |
| D: | 16, 20, 25, 32, 40, 50, 63, 75, 90, 110 |
| Dichtung: | NBR (Acrylnitril-Butadien-Kautschuk) |
| E: | 39, 42,5, 48,5, 60, 72, 86, 99, 118, 144, 169 |
| Gewindeart: | BSP (British Standard Pipe) |
| Größe: | 16mm x 16mm x 16mm, 20mm x 20mm x 20mm, 25mm x 25mm x 25mm, 32mm x 32mm x 32mm, 40mm x 40mm x 40mm, 50mm x 50mm x 50mm, 63mm x 63mm x 63mm, 75mm x 75mm x 75mm, 90mm x 90mm x 90mm, 110mm x 110mm x 110mm |
| L: | 107, 115, 130, 154, 190, 226, 265, 318, 384, 442 |
| L(1): | 54, 58, 59, 66, 95, 113, 133, 158, 192, 225 |
| Material: | PP (Polypropylen) |
| Merkmal: | ISO 14236 |
| Normen/Zulassungen: | KIWA Zertifikat |
| Temperatur: | -40°C bis +60°C |
Informationen zur Produktsicherheit
Hersteller/EU Verantwortliche Person
REKUBIK GmbH
Leddiner Weg 36
16866 Kyritz
Deutschland
shop@rekubik.de
Bitte beachten Sie vor der Bestellung die Hinweise bezüglich der Gewindegröße:
Zollangaben Rohrmaße - 1" sind nicht 25,4mm Außendurchmesser
Die Maßangaben in Zoll für Rohre gehen weit in das 20. Jahrhundert zurück, damals war der Wert von Innendurchmesser von Bedeutung, nicht der Außendurchmesser vom Gewinde. So hatte ein 1 Zoll Rohr eine lichte Weite von 25,4mm und einen Außendurchmesser von ca. 33mm. Nun hat sich im Laufe der Zeit die Stahlqualität verbessert und man konnte Rohrwandungen mit einer geringeren Stärke herstellen. Folglich veränderte sich immer mehr das Innen- und Außenmaß, und es gibt leider keinen festen Umrechnungsfaktor auf die heutigen DIN/ISO Maße.
Nachfolgend erhalten sie eine Übersicht der Gewindegrößen und deren Angaben in mm. Bedingt durch Material und Gewinde können diese minimal abweichen. Um Ihr passendes Gewinde zu definieren, messen Sie bitte den Außen und Innendurchmesser und vergleichen Ihre Werte mit der Tabelle.
|
G (BSP) |
Aussen Ø in mm |
Innen Ø in mm |
|
G 3/8" |
16,66 |
15,00 |
|
G 1/2" |
20,95 |
18,70 |
|
G 3/4" |
26,44 |
24,20 |
|
G 1" |
33,25 |
30,30 |
|
G 1 1/4" |
41,91 |
39,00 |
|
G 1 1/2" |
47,81 |
44,90 |
|
G 2" |
59,61 |
56,70 |
|
G 2 1/2" |
75,18 |
72,23 |
|
G 3" |
87,88 |
84,93 |
|
G 3 1/2" |
103,33 |
98,01 |
|
G 4" |
113,03 |
110,08 |
Außendurchmesser nach DIN EN ISO 228-1 und DIN 2999.
