PE T-Stück Klemmverbindung x Innengewinde
Verfügbare Downloads
Produktinformationen "PE T-Stück Klemmverbindung x Innengewinde"
PE T-Stück mit zwei Klemmmuffen für PE-Rohre und einem Innengewinde für verschiedene Gewindefittings.
Durch das einschieben des PE-Rohres in die Klemmmuffe und anschließenden festdrehen der Überwurfmutter bis zu einem Durchmesser von 40mm mit der Hand und ab einer Überwurfmutter von 50mm Durchmesser mit einem Montageschlüssel für PE-Fittings wird eine feste Verbindung hergestellt. Die Klemmringe bestehen aus Kunststoff und eignen sich für alle PE-Rohre.
Zum Abdichten des Innengewindes benötigen Sie zusätzlich ein Teflondichtband.
Das PE T-Stück ist vom kiwa geprüft und kann für Trinkwasserleitungen verwendet werden.
Das PE T-Stück besteht wie alle PE-Kunststoffverschraubungen aus PP und kann sowohl oberirdisch (UV-beständig), als auch unterirdisch verlegt werden. Eine Entleerung der Leitung im Winter ist immer nötig.
Produkteigenschaften:
- Temperaturbereich von -10 °C bis +80 °C, kurz 100 °C
- UV-beständig
- geringes Gewicht
- hohe Abriebfestigkeit
- physiologisch unbedenklich
- kiwa-geprüft (trinkwassertauglich)
Gute Beständigkeit gegen: wässrige Lösungen der anorganischen Säuren, schwache organischen Säuren, Salzlösungen, Spirituosen und Öle
Nicht beständig gegen: starke Oxidationsmittel, halogenierte Kohlenwasserstoffe, quilt mit den aliphatischen und aromatischen Kohlenwasserstoffen.
| Arbeitsdruck (PN): | max. 16 bar |
|---|---|

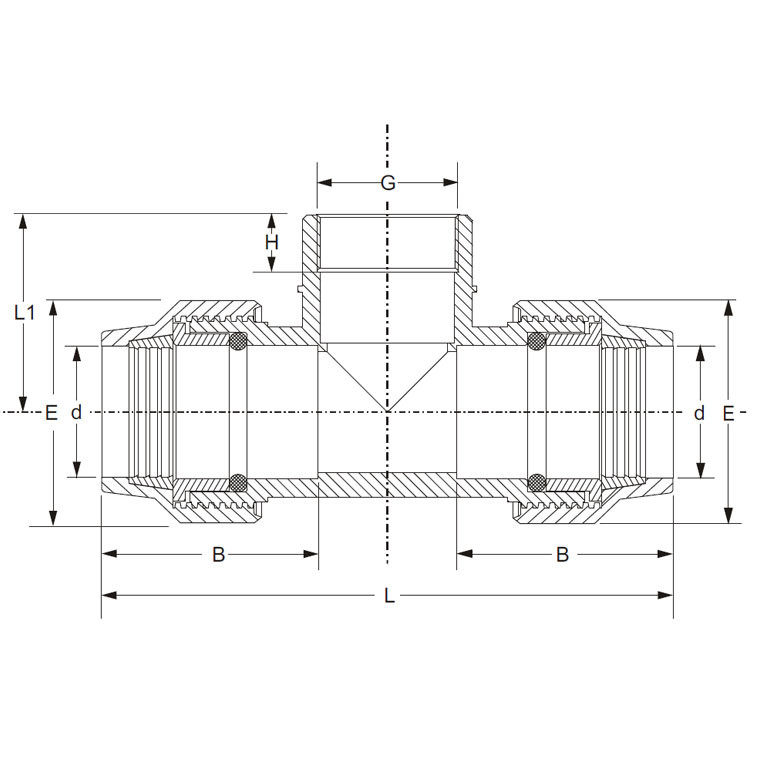

| B: | 43, 46, 56, 59, 61, 73, 85, 98, 118, 143, 167 |
| D: | 16, 20, 25, 32, 40, 50, 63, 75, 90, 110 |
| Dichtung: | NBR (Acrylnitril-Butadien-Kautschuk) |
| E: | 39, 42,5, 48,5, 60, 72, 86, 99, 118, 144, 169 |
| G: | 1 1/2" (44,90mm), 1 1/4" (39,00mm), 1" (30,30mm), 1/2" (18,70mm), 2 1/2" (72,23mm), 2" (56,70mm), 3" (85mm), 3/4" (24,20mm), 4" (110,10mm) |
| Gewindeart: | BSP (British Standard Pipe) |
| Größe: | 16mm x 1/2" IG x 16mm, 16mm x 3/4" IG x 16mm, 20mm x 1/2" IG x 20mm, 20mm x 3/4" IG x 20mm, 25mm x 1" IG x 25mm, 25mm x 1/2" IG x 25mm, 25mm x 3/4" IG x 25mm, 32mm x 1" IG x 32mm, 32mm x 3/4" IG x 32mm, 40mm x 1 1/2" IG x 40mm, 40mm x 1 1/4" IG x 40mm, 40mm x 1" IG x 40mm, 50mm x 1 1/2" IG x 50mm, 50mm x 1 1/4" IG x 50mm, 50mm x 2" IG x 50mm, 63mm x 2" IG x 63mm , 75mm x 2 1/2" IG x 75mm, 75mm x 2" IG x 75mm , 75mm x 3" IG x 75mm, 90mm x 3" IG x 90mm, 90mm x 4" IG x 90mm, 110mm x 3" IG x 110mm , 110mm x 4" IG x 110mm |
| H: | 18, 19, 20, 22, 23, 28, 33 |
| L: | 107, 115, 130, 139, 157, 190, 226, 266, 318, 384, 442 |
| L(1): | 43, 45, 47, 50, 52, 54, 60, 62, 70, 72, 74, 85, 92, 96, 98, 105, 111, 120, 127 |
| Material: | PP (Polypropylen) |
| Merkmal: | ISO 14236 |
| Normen/Zulassungen: | KIWA Zertifikat |
| Temperatur: | -40°C bis +60°C |
Informationen zur Produktsicherheit
Hersteller/EU Verantwortliche Person
REKUBIK GmbH
Leddiner Weg 36
16866 Kyritz
Deutschland
shop@rekubik.de
Bitte beachten Sie vor der Bestellung die Hinweise bezüglich der Gewindegröße:
Zollangaben Rohrmaße - 1" sind nicht 25,4mm Außendurchmesser
Die Maßangaben in Zoll für Rohre gehen weit in das 20. Jahrhundert zurück, damals war der Wert von Innendurchmesser von Bedeutung, nicht der Außendurchmesser vom Gewinde. So hatte ein 1 Zoll Rohr eine lichte Weite von 25,4mm und einen Außendurchmesser von ca. 33mm. Nun hat sich im Laufe der Zeit die Stahlqualität verbessert und man konnte Rohrwandungen mit einer geringeren Stärke herstellen. Folglich veränderte sich immer mehr das Innen- und Außenmaß, und es gibt leider keinen festen Umrechnungsfaktor auf die heutigen DIN/ISO Maße.
Nachfolgend erhalten sie eine Übersicht der Gewindegrößen und deren Angaben in mm. Bedingt durch Material und Gewinde können diese minimal abweichen. Um Ihr passendes Gewinde zu definieren, messen Sie bitte den Außen und Innendurchmesser und vergleichen Ihre Werte mit der Tabelle.
|
G (BSP) |
Aussen Ø in mm |
Innen Ø in mm |
|
G 3/8" |
16,66 |
15,00 |
|
G 1/2" |
20,95 |
18,70 |
|
G 3/4" |
26,44 |
24,20 |
|
G 1" |
33,25 |
30,30 |
|
G 1 1/4" |
41,91 |
39,00 |
|
G 1 1/2" |
47,81 |
44,90 |
|
G 2" |
59,61 |
56,70 |
|
G 2 1/2" |
75,18 |
72,23 |
|
G 3" |
87,88 |
84,93 |
|
G 3 1/2" |
103,33 |
98,01 |
|
G 4" |
113,03 |
110,08 |
Außendurchmesser nach DIN EN ISO 228-1 und DIN 2999.
