PE Übergangsmuffe Klemmverbindung x Außengewinde
Verfügbare Downloads
Produktinformationen "PE Übergangsmuffe Klemmverbindung x Außengewinde"

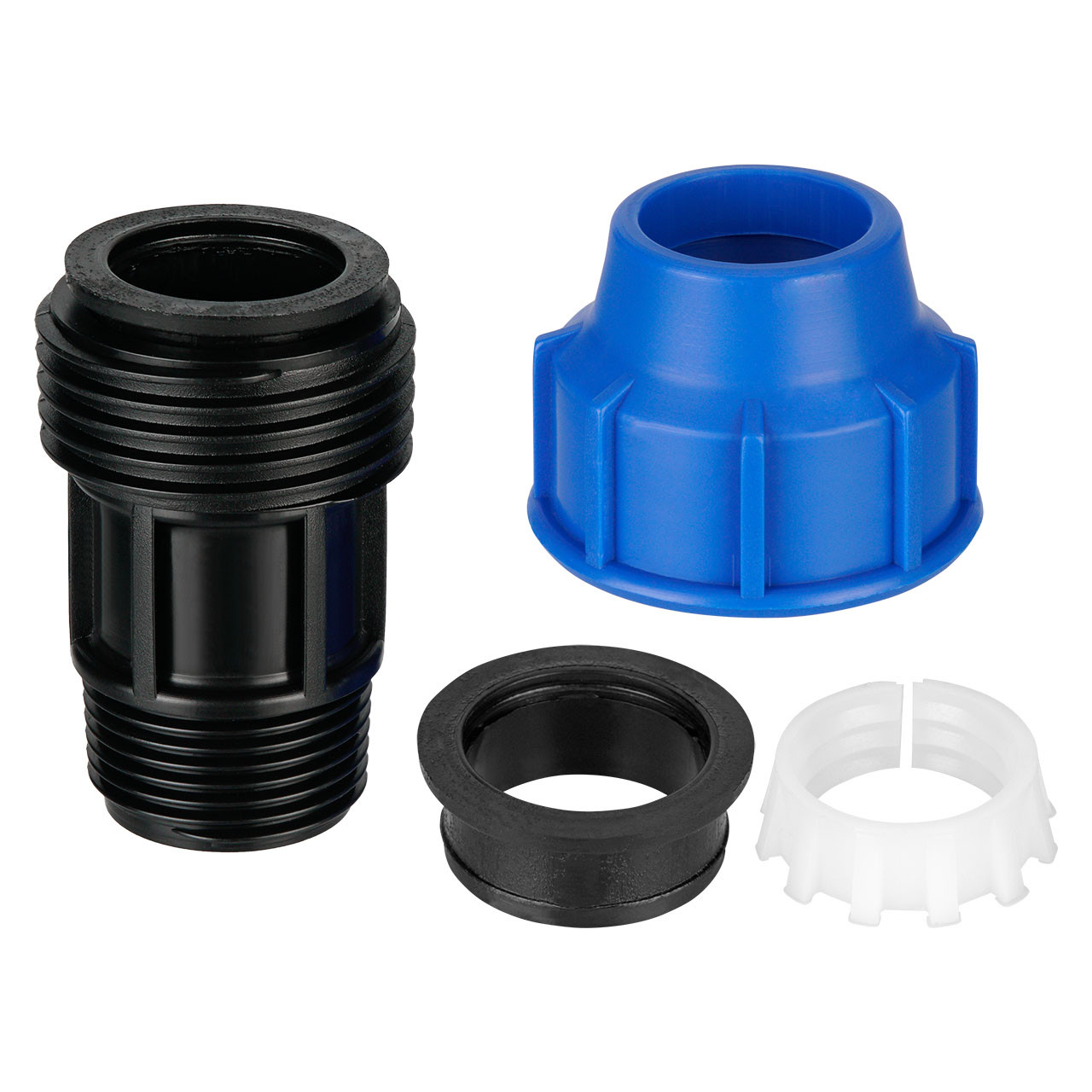

PE-Übergangskupplung mit einer Klemmmuffe für PE-Rohr und einem Außengewinde.
Mit dem entsprechenden Innengewinde kann auf der Gewindeseite jeder beliebige Kunststofffitting aufgeschraubt werden. Zur Abdichtung des Außengewindes bei der Übergangskupplung benötigen sie zusätzlich ein Gewindedichtmittel. Bei PE-Kunststofffittings empfehlen wir ein Teflonband, dieses kann optional erworben werden.
Die Kupplung ist kiwa geprüft und können für die Trinkwasserversorgung verwendet werden. PE-Kupplungen sind für den professionellen Einsatz im Industriebereich ausgelegt und bei ordnungsgemäßer Montage und Einsatz für einen Betriebsdruck bis maximal von 16 bar ausgelegt.
Bis zu einem Durchmesser von 40mm der Überwurfmutter kann dieser mit der Hand festgeschraubt werden. Danach empfehlen wir ein Montageschlüssel. Die Kupplung besteht aus PP (Polypropylen) wie alle PE-Kunststoffverschraubungen. Diese können sowohl oberirdisch (UV-beständig), als auch unterirdisch verlegt werden. Eine Entleerung der Leitung im Winter wird empfohlen um ein platzen der Rohre/Kupplungen zu vermeiden. Die Klemmmuffe eignet sich für alle PE-Rohre aus PEHD, PELD, PE40, PE80, PE100, usw.
Produkteigenschaften:
- Temperaturbereich von -10 °C bis +80 °C, kurz 100 °C
- UV-beständig
- geringes Gewicht
- hohe Abriebfestigkeit
- physiologisch unbedenklich
- kiwa-geprüft (trinkwassertauglich)
Gute Beständigkeit gegen: wässrige Lösungen der anorganischen Säuren, schwache organischen Säuren, Salzlösungen, Spirituosen und Öle
Nicht beständig gegen: starke Oxidationsmittel, halogenierte Kohlenwasserstoffe, quilt mit den aliphatischen und aromatischen Kohlenwasserstoffen.

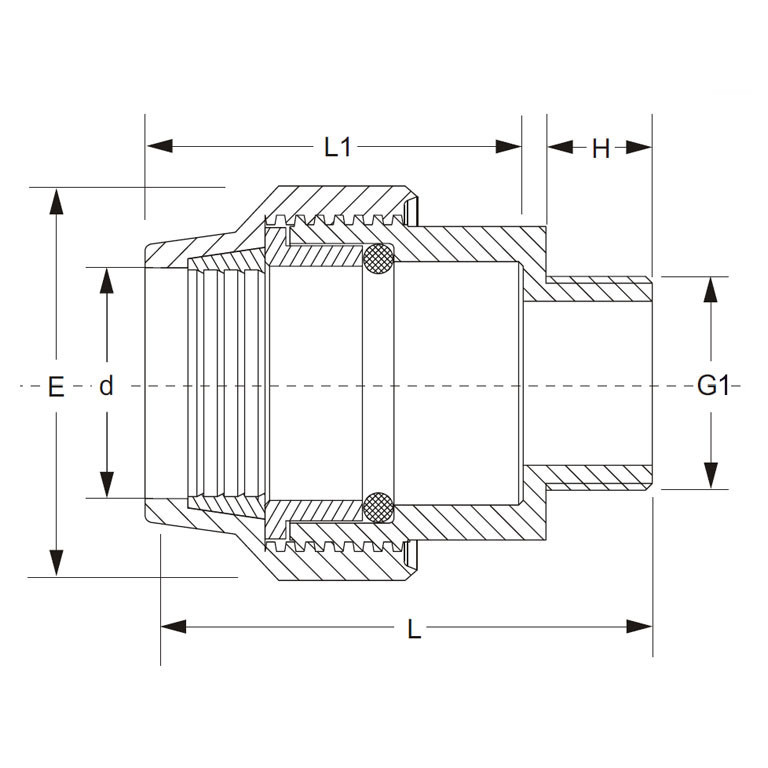

| Arbeitsdruck (PN): | max. 16 bar |
|---|---|
| D: | 16, 20, 25, 32, 40, 50, 63, 75, 90, 110 |
| Dichtung: | NBR (Acrylnitril-Butadien-Kautschuk) |
| E: | 39, 42,5, 48,5, 60, 72, 86, 99, 118, 144, 169 |
| G: | 1 1/2", 1 1/4", 1/2" |
| G1 (Außen Ø in mm): | 1 1/2" (47,81mm), 1 1/4" (41,91mm), 1" (33,25mm), 1/2" (20,95mm), 2 1/2" (75,18mm), 2" (59,61mm), 3" (87,80mm), 3/4" (26,44mm), 4" (113mm) |
| Gewindeart: | BSP (British Standard Pipe) |
| Größe: | 16mm x 1/2" AG, 16mm x 3/4" AG, 20mm x 1/2" AG, 20mm x 3/4" AG, 25mm x 1" AG, 25mm x 1/2" AG, 25mm x 3/4" AG, 32mm x 1 1/4" AG, 32mm x 1" AG, 32mm x 3/4" AG, 40mm x 1 1/2" AG, 40mm x 1 1/4" AG, 40mm x 1" AG, 50mm x 1 1/2" AG, 50mm x 1 1/4" AG, 50mm x 2" AG, 63mm x 1 1/2" AG, 63mm x 2 1/2" AG, 63mm x 2" AG, 75mm x 2 1/2" AG, 75mm x 2" AG , 75mm x 3" AG, 90mm x 2 1/2" AG, 90mm x 2" AG, 90mm x 3" AG, 90mm x 4" AG, 110mm x 3" AG, 110mm x 4" AG |
| H: | 18, 20, 22, 24, 25, 26, 28, 34, 35, 41, 42 |
| L: | 70, 71, 76, 78, 83, 85, 87, 103, 105, 115, 117, 126, 128, 144, 145, 147, 176, 178, 185, 191, 209, 217 |
| L(1): | 48, 50, 54, 60, 61, 62, 76, 86, 87, 99, 114, 140, 141, 142, 167 |
| Material: | PP (Polypropylen) |
| Merkmal: | ISO 14236 |
| Normen/Zulassungen: | KIWA Zertifikat |
| Temperatur: | -40°C bis +60°C |
Informationen zur Produktsicherheit
Hersteller/EU Verantwortliche Person
REKUBIK GmbH
Leddiner Weg 36
16866 Kyritz
Deutschland
shop@rekubik.de
Bitte beachten Sie vor der Bestellung die Hinweise bezüglich der Gewindegröße:
Zollangaben Rohrmaße - 1" sind nicht 25,4mm Außendurchmesser
Die Maßangaben in Zoll für Rohre gehen weit in das 20. Jahrhundert zurück, damals war der Wert von Innendurchmesser von Bedeutung, nicht der Außendurchmesser vom Gewinde. So hatte ein 1 Zoll Rohr eine lichte Weite von 25,4mm und einen Außendurchmesser von ca. 33mm. Nun hat sich im Laufe der Zeit die Stahlqualität verbessert und man konnte Rohrwandungen mit einer geringeren Stärke herstellen. Folglich veränderte sich immer mehr das Innen- und Außenmaß, und es gibt leider keinen festen Umrechnungsfaktor auf die heutigen DIN/ISO Maße.
Nachfolgend erhalten sie eine Übersicht der Gewindegrößen und deren Angaben in mm. Bedingt durch Material und Gewinde können diese minimal abweichen. Um Ihr passendes Gewinde zu definieren, messen Sie bitte den Außen und Innendurchmesser und vergleichen Ihre Werte mit der Tabelle.
|
G (BSP) |
Aussen Ø in mm |
Innen Ø in mm |
|
G 3/8" |
16,66 |
15,00 |
|
G 1/2" |
20,95 |
18,70 |
|
G 3/4" |
26,44 |
24,20 |
|
G 1" |
33,25 |
30,30 |
|
G 1 1/4" |
41,91 |
39,00 |
|
G 1 1/2" |
47,81 |
44,90 |
|
G 2" |
59,61 |
56,70 |
|
G 2 1/2" |
75,18 |
72,23 |
|
G 3" |
87,88 |
84,93 |
|
G 3 1/2" |
103,33 |
98,01 |
|
G 4" |
113,03 |
110,08 |
Außendurchmesser nach DIN EN ISO 228-1 und DIN 2999.
