PE Winkel 90° Klemmverbindung Kupplung
- Artikel-Nr.: RK76378
- Gewicht: 0,051 kg
- EAN/GTIN: 4260723014883

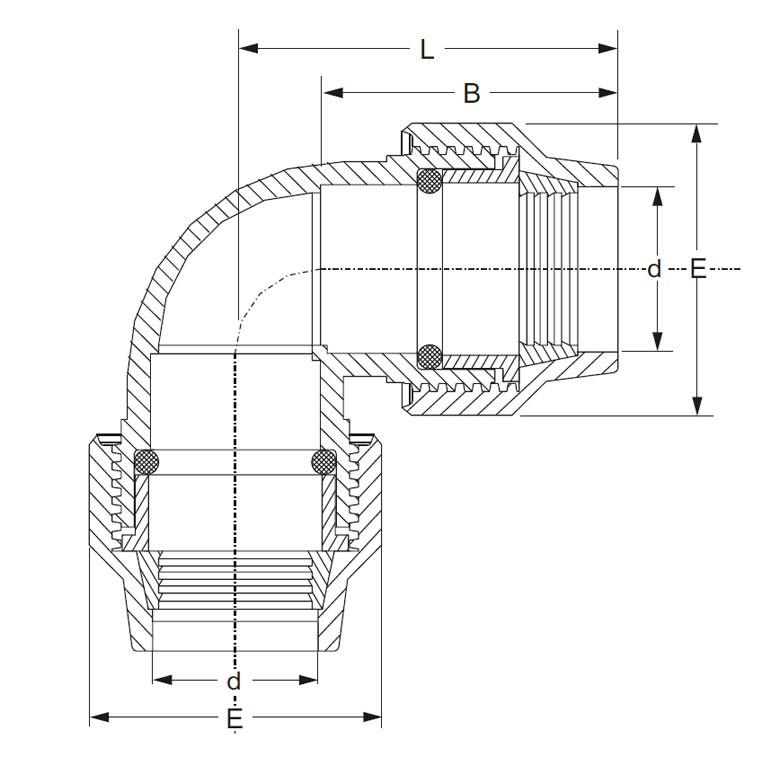

Artikelnummer | Größe | B | d | E | L | Gewicht |
Preis
(inkl. 19% MwSt.) |
|
---|---|---|---|---|---|---|---|---|
RK76378
![]() |
16mm x 16mm | 46 | 16 | 39 | 56 |
0.051 kg
|
2,99 €
|
|
RK76379
![]() |
20mm x 20mm | 46 | 20 | 42,5 | 56 |
0.074 kg
|
2,99 €
|
|
RK76380
![]() |
25mm x 25mm | 50 | 25 | 48,5 | 65 |
0.094 kg
|
3,49 €
|
Derzeit nicht verfügbar. |
RK76381
![]() |
32mm x 32mm | 51 | 32 | 60 | 79 |
0.165 kg
|
4,29 €
|
|
RK76382
![]() |
40mm x 40mm | 73 | 40 | 72 | 95 |
0.298 kg
|
5,39 €
|
|
RK76383
![]() |
50mm x 50mm | 84 | 50 | 86 | 112 |
0.44 kg
|
6,39 €
|
|
RK76384
![]() |
63mm x 63mm | 99 | 63 | 99 | 133 |
0.65 kg
|
7,49 €
|
|
RK76385
![]() |
75mm x 75mm | 118 | 75 | 118 | 159 |
1.082 kg
|
8,49 €
|
Derzeit nicht verfügbar. |
RK76386
![]() |
90mm x 90mm | 142 | 90 | 144 | 192 |
1.686 kg
|
10,69 €
|
Derzeit nicht verfügbar. |
RK76387
![]() |
110mm x 110mm | 167 | 110 | 169 | 225 |
2.62 kg
|
12,79 €
|
Derzeit nicht verfügbar. |
Trusted Shops zertifiziert
- Kauf auf Rechnung
- Paketversand innerhalb der EU
- Schnelle & sichere Lösung
Die PE-Winkel 90°sind beidseitig mit zwei Klemmmuffen versehen, welche direkt mit einem PE-Rohr verklemmt werden können. Beide Klemmmuffen haben einen identischen Durchmesser die Neigung des Winkels beträgt 90°. Bitte beachten Sie dabei, dass Sie das PE Rohr in die Klemmverbindung so tief einstecken, dass der innenliegende Dichtungsring des Fittings das PE Rohr umschließt.
Alle unsere PE Kupplungen sind kiwa geprüft und für die Trinkwasserversorgung zugelassen.
Die Kupplung ist auch für den professionellen Einsatz im Industriebereich geeignet.
Die Überwurfmuttern lassen sich bis zu einer Größe von 40 mm mit der Hand festschrauben. Ab einem Durchmesser von 50 mm empfehlen wir die Verwendung eines Montageschlüssels (optional erhältlich) für PE-Fittings.
Die Kupplung besteht wie alle PE-Kunststoffverschraubung aus PP und kann sowohl oberirdisch (UV-beständig), als auch unterirdisch verlegt werden. Eine Entleerung der Leitung im Winter ist immer nötig, um ein platzen der Rohre zu vermeiden.
Produkteigenschaften:
- Temperaturbereich von -10 °C bis +80 °C, kurz 100 °C
- UV-beständig
- geringes Gewicht
- hohe Abriebfestigkeit
- physiologisch unbedenklich
- kiwa-geprüft (trinkwassertauglich)
Gute Beständigkeit gegen: wässrige Lösungen der anorganischen Säuren, schwache organischen Säuren, Salzlösungen, Spirituosen und Öle
Nicht beständig gegen: starke Oxidationsmittel, halogenierte Kohlenwasserstoffe, quilt mit den aliphatischen und aromatischen Kohlenwasserstoffen.
Normen/Zulassungen: | KIWA Zertifikat |
Gewindeart: | BSP (British Standard Pipe) |
Material: | PP (Polypropylen) |
Dichtung: | NBR (Acrylnitril-Butadien-Kautschuk) |
Temperatur: | -40°C bis +60°C |
Merkmal: | ISO 14236 |
Arbeitsdruck (PN): | max. 16 bar |
Bitte beachten Sie vor der Bestellung die Hinweise bezüglich der Gewindegröße:
Zollangaben Rohrmaße - 1" sind nicht 25,4mm Außendurchmesser
Die Maßangaben in Zoll für Rohre gehen weit in das 20. Jahrhundert zurück, damals war der Wert von Innendurchmesser von Bedeutung, nicht der Außendurchmesser vom Gewinde. So hatte ein 1 Zoll Rohr eine lichte Weite von 25,4mm und einen Außendurchmesser von ca. 33mm. Nun hat sich im Laufe der Zeit die Stahlqualität verbessert und man konnte Rohrwandungen mit einer geringeren Stärke herstellen. Folglich veränderte sich immer mehr das Innen- und Außenmaß, und es gibt leider keinen festen Umrechnungsfaktor auf die heutigen DIN/ISO Maße.
Nachfolgend erhalten sie eine Übersicht der Gewindegrößen und deren Angaben in mm. Bedingt durch Material und Gewinde können diese minimal abweichen. Um Ihr passendes Gewinde zu definieren, messen Sie bitte den Außen und Innendurchmesser und vergleichen Ihre Werte mit der Tabelle.
G (BSP) | Aussen Ø in mm | Innen Ø in mm |
G 3/8" | 16,66 | 15,00 |
G 1/2" | 20,95 | 18,70 |
G 3/4" | 26,44 | 24,20 |
G 1" | 33,25 | 30,30 |
G 1 1/4" | 41,91 | 39,00 |
G 1 1/2" | 47,81 | 44,90 |
G 2" | 59,61 | 56,70 |
G 2 1/2" | 75,18 | 72,23 |
G 3" | 87,88 | 84,93 |
G 3 1/2" | 103,33 | 98,01 |
G 4" | 113,03 | 110,08 |
Außendurchmesser nach DIN EN ISO 228-1 und DIN 2999.
Für die Darstellung des Produktbildes verwenden wir eine zufällig gewählte Artikelgröße als Beispielabbildung. Die Abbildungen, technischen Daten, Maßangaben in Millimeter, Gewichtsangaben in Gramm und Ausführungen sind somit unverbindlich. Die eigentliche Definition und der Verwendungszweck des Artikels sowie die Nutzmaße sind ausschließlich der Darstellungsunterstützung von uns bereitgestellt. Wir behalten uns jederzeit Änderungen ohne Ankündigung vor.
