PE Winkel 90° Klemmverbindung x Außengewinde
Verfügbare Downloads
Produktinformationen "PE Winkel 90° Klemmverbindung x Außengewinde"

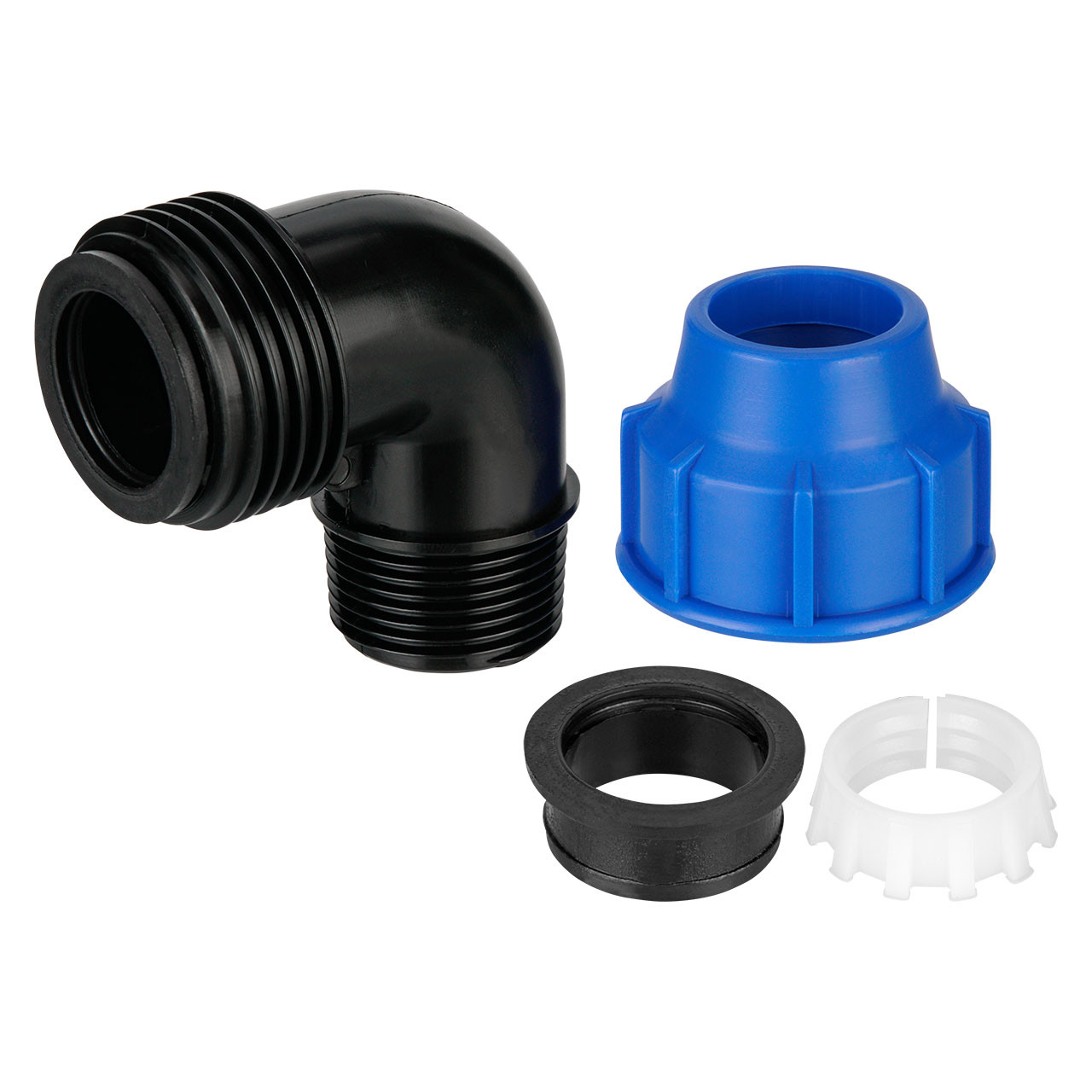

PE-Winkel 90° mit einer Klemmverschraubung mit einem Außengewinde für alle gängigen PE-Rohre und Gewindefittings mit entsprechendem Innengewinde.
In die Klemmmuffe kann ein PE-Rohr eingeschoben und festgeschraubt werden. Die Überwurfmutter lässt sich bis zu einer Größe von 40 mm mit der Hand festschrauben. Ab einem Durchmesser von 50 mm empfehlen wir die Verwendung eines Montageschlüssels (optional erhältlich) für PE-Fittings.
Mit dem entsprechenden Innengewinde kann auf der Gewindeseite jeder beliebige PP-Gewindefitting aufgeschraubt werden. Das Gewinde muss zusätzlich mit einem geeigneten Gewindedichtmaterial abgedichtet werden. Für Kunststoffgewinde eignet sich Teflon-Dichtband.
Die PE-Winkel sind vom kiwa geprüft und für die Trinkwasserversorgung zugelassen.
Die Kupplung besteht wie alle PE-Kunststoffverschraubung aus PP und kann sowohl oberirdisch (UV-beständig), als auch unterirdisch verlegt werden. Eine Entleerung der Leitung im Winter ist immer nötig, um ein platzen der Rohre zu vermeiden.
Produkteigenschaften:
- Temperaturbereich von -10 °C bis +80 °C, kurz 100 °C
- UV-beständig
- geringes Gewicht
- hohe Abriebfestigkeit
- physiologisch unbedenklich
- kiwa-geprüft (trinkwassertauglich)
Gute Beständigkeit gegen: wässrige Lösungen der anorganischen Säuren, schwache organischen Säuren, Salzlösungen, Spirituosen und Öle
Nicht beständig gegen: starke Oxidationsmittel, halogenierte Kohlenwasserstoffe, quilt mit den aliphatischen und aromatischen Kohlenwasserstoffen.
| Arbeitsdruck (PN): | max. 16 bar |
|---|---|

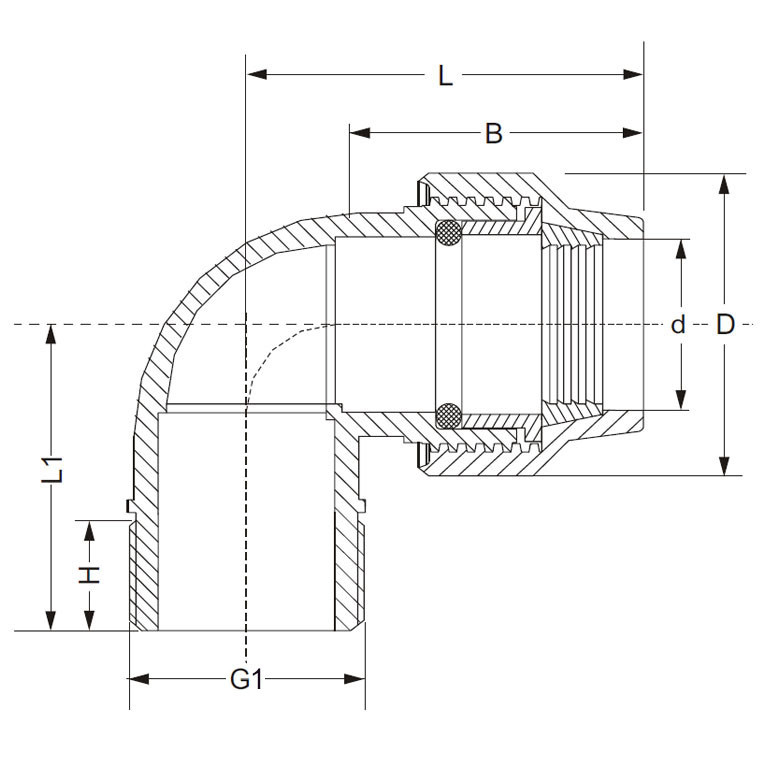

| B: | 44, 50, 52, 56, 58, 65, 76, 85, 97, 100, 118, 143, 167 |
| D: | 16, 20, 25, 32, 39, 40, 42,5, 48,5, 50, 60, 63, 72, 75, 86, 90, 99, 110, 118, 144, 169 |
| Dichtung: | NBR (Acrylnitril-Butadien-Kautschuk) |
| G: | 1" |
| G1 (Außen Ø in mm): | 1 1/2" (47,81mm), 1 1/4" (41,91mm), 1" (33,25mm), 1/2" (20,95mm), 2 1/2" (75,18mm), 2" (59,61mm), 3" (87,80mm), 3/4" (26,44mm), 4" (113mm) |
| Gewindeart: | BSP (British Standard Pipe) |
| Größe: | 16mm x 1/2" AG, 16mm x 3/4" AG, 20mm x 1/2" AG, 20mm x 3/4" AG, 25mm x 1" AG, 25mm x 1/2" AG, 25mm x 3/4" AG, 32mm x 1 1/4" AG, 32mm x 1" AG, 32mm x 3/4" AG, 40mm x 1 1/2" AG, 40mm x 1 1/4" AG, 40mm x 1" AG, 40mm x 2" AG, 50mm x 1 1/2" AG, 50mm x 1 1/4" AG, 50mm x 2" AG, 63mm x 1 1/2" AG, 63mm x 2 1/2" AG, 63mm x 2" AG, 75mm x 2 1/2" AG, 75mm x 2" AG , 75mm x 3" AG, 90mm x 3" AG, 90mm x 4" AG, 110mm x 4" AG |
| H: | 18, 20, 21,5, 22, 24, 25, 26, 27, 29, 34 |
| L: | 54, 62, 66, 75, 96, 113, 132, 156, 192, 225 |
| L(1): | 41, 45, 47, 50, 52, 53, 57, 62, 66, 67, 68, 74, 76, 85, 92, 95, 112, 125, 130 |
| Material: | PP (Polypropylen) |
| Merkmal: | ISO 14236 |
| Normen/Zulassungen: | KIWA Zertifikat |
| Temperatur: | -40°C bis +60°C |
Informationen zur Produktsicherheit
Hersteller/EU Verantwortliche Person
REKUBIK GmbH
Leddiner Weg 36
16866 Kyritz
Deutschland
shop@rekubik.de
Bitte beachten Sie vor der Bestellung die Hinweise bezüglich der Gewindegröße:
Zollangaben Rohrmaße - 1" sind nicht 25,4mm Außendurchmesser
Die Maßangaben in Zoll für Rohre gehen weit in das 20. Jahrhundert zurück, damals war der Wert von Innendurchmesser von Bedeutung, nicht der Außendurchmesser vom Gewinde. So hatte ein 1 Zoll Rohr eine lichte Weite von 25,4mm und einen Außendurchmesser von ca. 33mm. Nun hat sich im Laufe der Zeit die Stahlqualität verbessert und man konnte Rohrwandungen mit einer geringeren Stärke herstellen. Folglich veränderte sich immer mehr das Innen- und Außenmaß, und es gibt leider keinen festen Umrechnungsfaktor auf die heutigen DIN/ISO Maße.
Nachfolgend erhalten sie eine Übersicht der Gewindegrößen und deren Angaben in mm. Bedingt durch Material und Gewinde können diese minimal abweichen. Um Ihr passendes Gewinde zu definieren, messen Sie bitte den Außen und Innendurchmesser und vergleichen Ihre Werte mit der Tabelle.
|
G (BSP) |
Aussen Ø in mm |
Innen Ø in mm |
|
G 3/8" |
16,66 |
15,00 |
|
G 1/2" |
20,95 |
18,70 |
|
G 3/4" |
26,44 |
24,20 |
|
G 1" |
33,25 |
30,30 |
|
G 1 1/4" |
41,91 |
39,00 |
|
G 1 1/2" |
47,81 |
44,90 |
|
G 2" |
59,61 |
56,70 |
|
G 2 1/2" |
75,18 |
72,23 |
|
G 3" |
87,88 |
84,93 |
|
G 3 1/2" |
103,33 |
98,01 |
|
G 4" |
113,03 |
110,08 |
Außendurchmesser nach DIN EN ISO 228-1 und DIN 2999.
