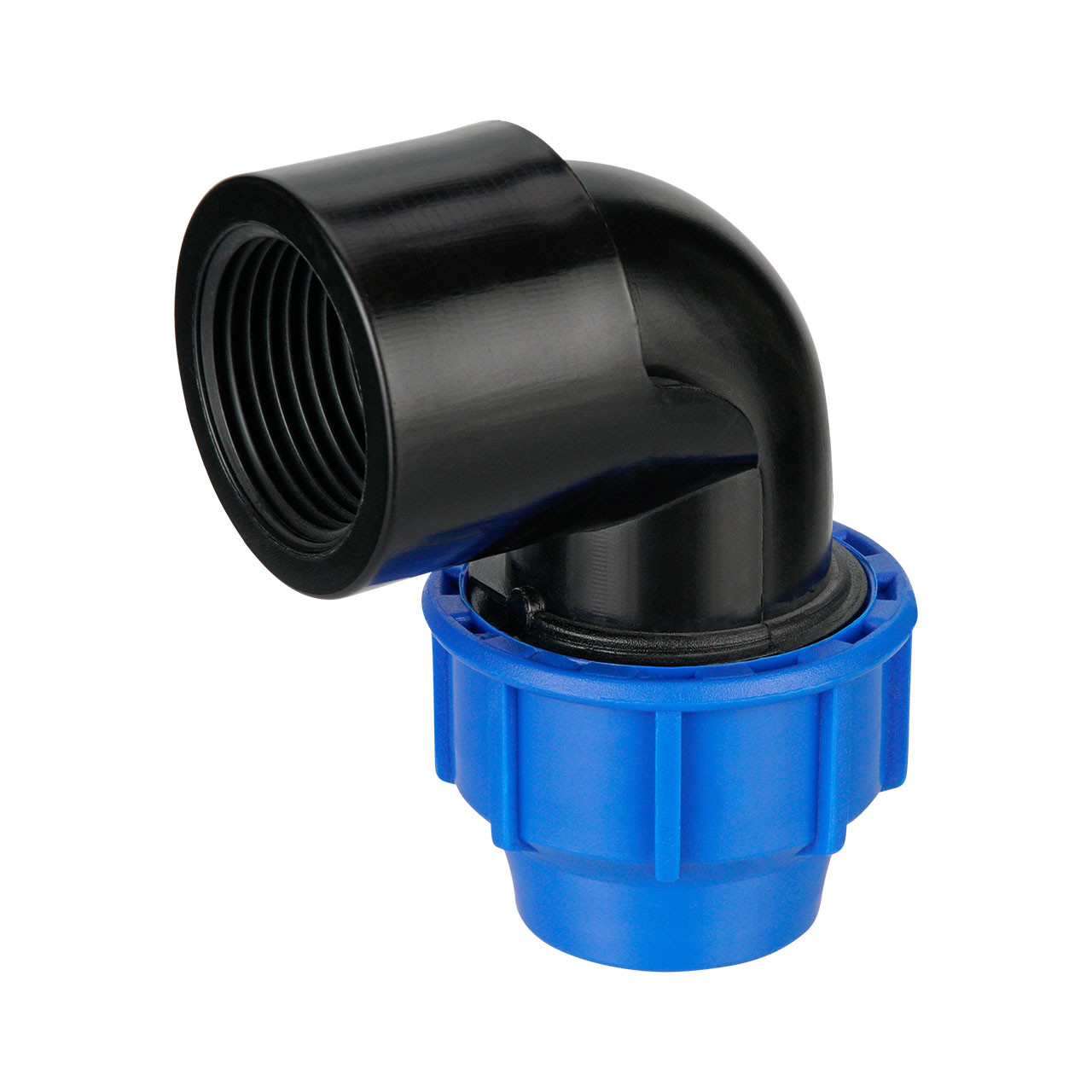

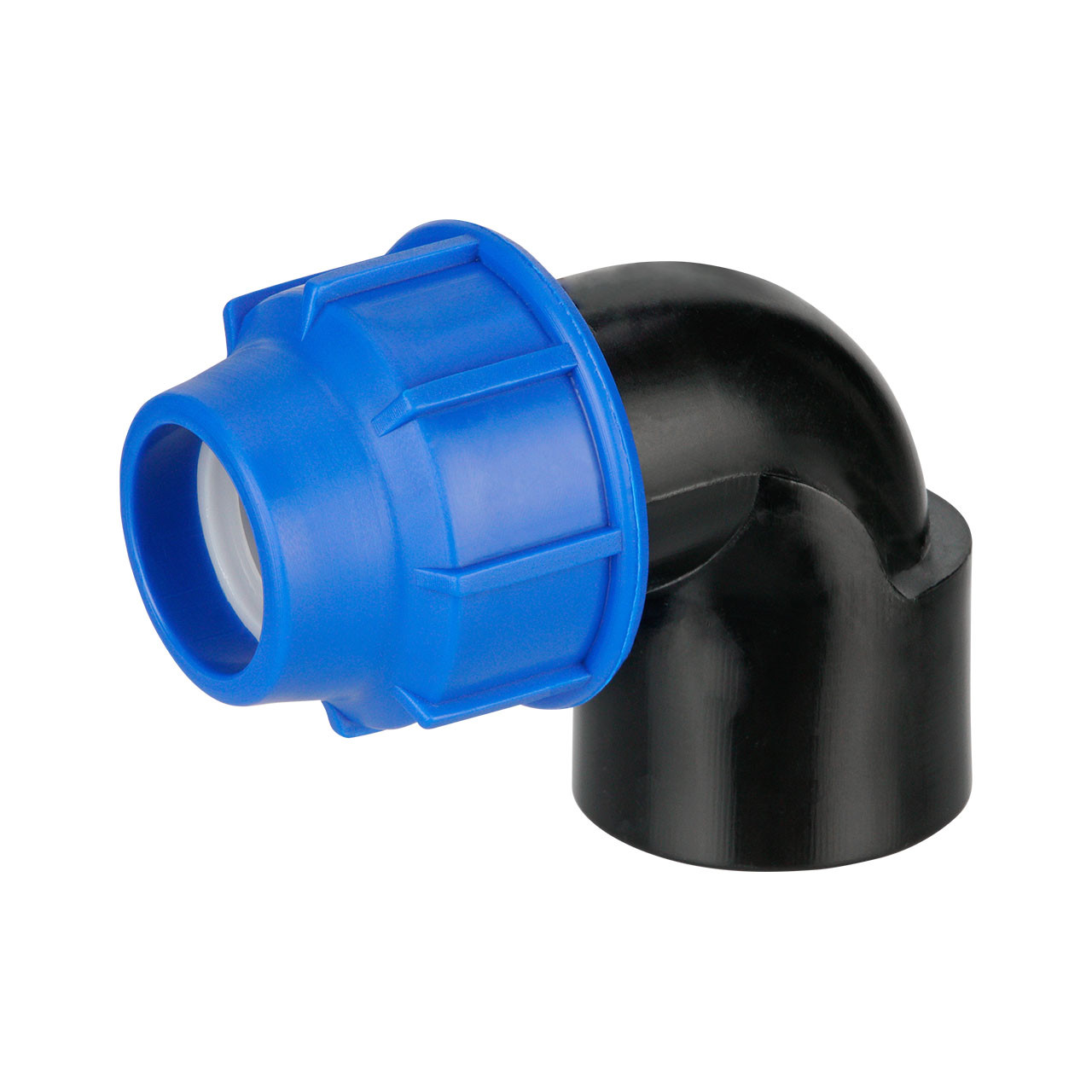

PE Winkel 90° Klemmverbindung x Innengewinde
Verfügbare Downloads
Produktinformationen "PE Winkel 90° Klemmverbindung x Innengewinde"

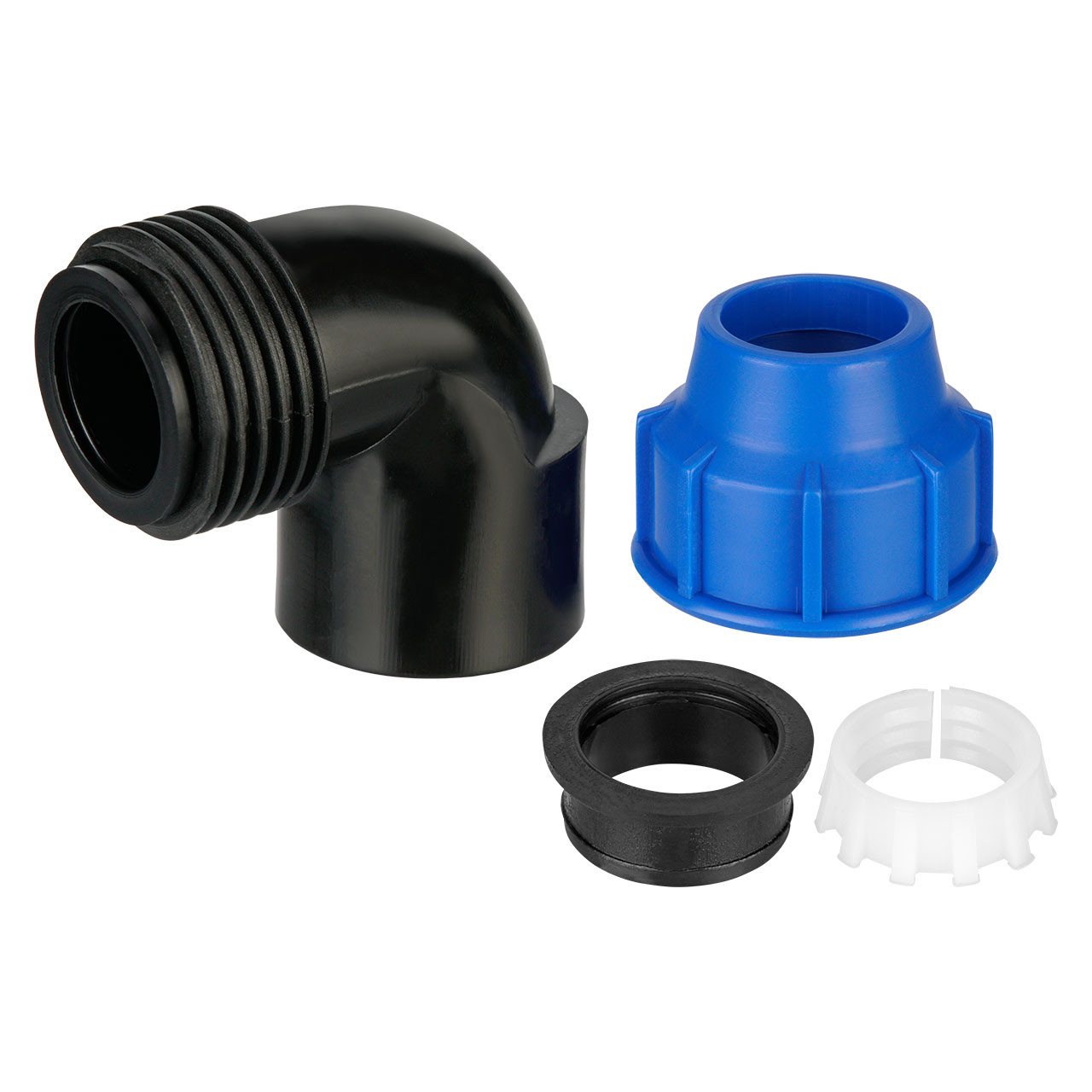

PE-Winkel 90° mit einer Klemmverschraubung für alle gängigen PE-Rohre und einem Innengewinde für Gewindefittings mit entsprechendem Außengewinde. Unsere PE-Kupplungen mit Innengewinde ab einem Durchmesser von 2“ werden zusätzlich mit einem Metallring ausgestattet um ein Aufplatzen des Innengewindes zu verhindern.
Wie bei allen Klemmmuffe kann ein PE-Rohr eingeschoben werden Die Überwurfmutter können bis zu einer Größe von 40mm mit der Hand festgezogen werden ab einem Durchmesser von 50mm sollte ein Montageschlüssel für PE-Fittings verwendet finden. Die Gewindefittings müssen zusätzlich mit einem Gewindedichtband abgedichtet werden hierzu eignet sich besonders TEFLON-Dichtband. Optional in unserem Shop erhältlich. Der PE-Winkel eignet sich für alle PE-Rohre.
Der PE-Winkel ist vom DVGW geprüft und für die Trinkwasserversorgung zugelassen.
Der PE Winkel besteht wie alle PE-Kunststoffverschraubung aus PP und kann sowohl oberirdisch (UV-beständig), als auch unterirdisch verlegt werden. Eine Entleerung der Leitung im Winter ist immer nötig, um ein platzen der Rohre zu vermeiden.
Produkteigenschaften:
- Temperaturbereich von -10 °C bis +80 °C, kurz 100 °C
- UV-beständig
- geringes Gewicht
- hohe Abriebfestigkeit
- physiologisch unbedenklich
- kiwa-geprüft (trinkwassertauglich)
Gute Beständigkeit gegen: wässrige Lösungen der anorganischen Säuren, schwache organischen Säuren, Salzlösungen, Spirituosen und Öle
Nicht beständig gegen: starke Oxidationsmittel, halogenierte Kohlenwasserstoffe, quilt mit den aliphatischen und aromatischen Kohlenwasserstoffen.

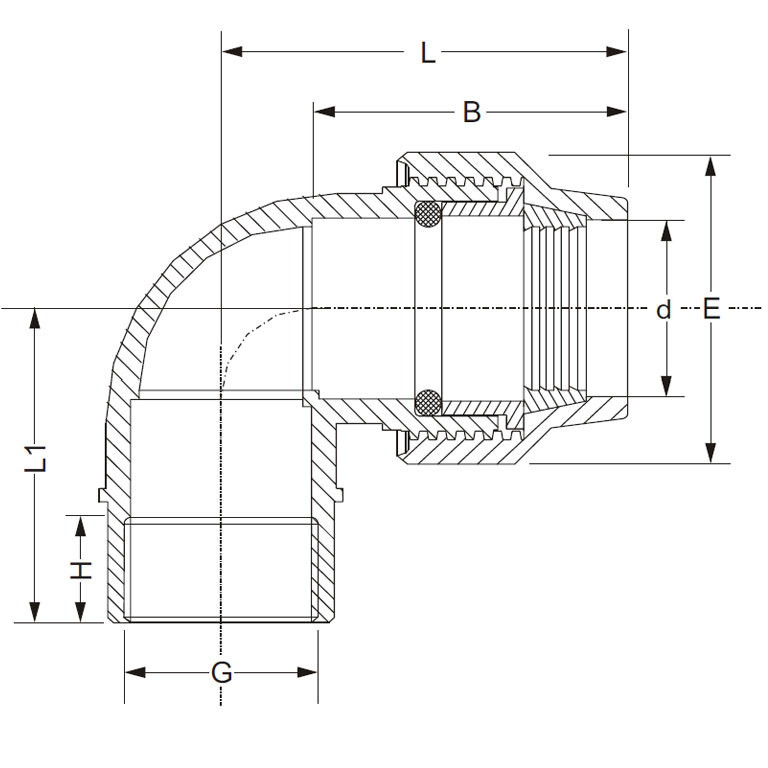

| Arbeitsdruck (PN): | max. 16 bar |
|---|---|
| B: | 44, 50, 52, 56, 58, 74, 85, 97, 118, 143, 167 |
| D: | 16, 20, 25, 32, 40, 50, 63, 75, 90, 110 |
| Dichtung: | NBR (Acrylnitril-Butadien-Kautschuk) |
| E: | 39, 42,5, 48,5, 60, 72, 86, 99, 118, 144, 169 |
| G: | 1 1/2" (44,90mm), 1 1/4" (39,00mm), 1" (30,30mm), 1/2" (18,70mm), 2 1/2" (72,23mm), 2" (56,70mm), 3" (85mm), 3/4" (24,20mm) |
| Gewindeart: | BSP (British Standard Pipe) |
| Größe: | 1 1/2" IG x 1 1/4" AG, 16mm x 1/2" IG, 16mm x 3/4" IG, 20mm x 1/2" IG, 20mm x 3/4" IG, 25mm x 1" IG, 25mm x 1/2" IG, 25mm x 3/4" IG, 32mm x 1" IG, 32mm x 3/4" IG, 40mm x 1" IG, 50mm x 1 1/2" IG, 50mm x 2" IG, 63mm x 1 1/2" IG, 63mm x 2" IG, 75mm x 2 1/2" IG, 75mm x 2" IG, 90mm x 3" IG, 110mm x 3" IG, 110mm x 4" IG |
| H: | 15, 16, 18, 19, 20, 22, 24, 25, 28, 29, 34 |
| L: | 54, 62, 66, 75, 96, 113, 132, 156, 192, 225 |
| L(1): | 44, 46, 47, 50, 52, 59, 62, 71, 84, 92, 97, 111, 127 |
| Material: | PP (Polypropylen) |
| Merkmal: | ISO 14236 |
| Normen/Zulassungen: | KIWA Zertifikat |
| Temperatur: | -40°C bis +60°C |
Informationen zur Produktsicherheit
Hersteller/EU Verantwortliche Person
REKUBIK GmbH
Leddiner Weg 36
16866 Kyritz
Deutschland
shop@rekubik.de
Bitte beachten Sie vor der Bestellung die Hinweise bezüglich der Gewindegröße:
Zollangaben Rohrmaße - 1" sind nicht 25,4mm Außendurchmesser
Die Maßangaben in Zoll für Rohre gehen weit in das 20. Jahrhundert zurück, damals war der Wert von Innendurchmesser von Bedeutung, nicht der Außendurchmesser vom Gewinde. So hatte ein 1 Zoll Rohr eine lichte Weite von 25,4mm und einen Außendurchmesser von ca. 33mm. Nun hat sich im Laufe der Zeit die Stahlqualität verbessert und man konnte Rohrwandungen mit einer geringeren Stärke herstellen. Folglich veränderte sich immer mehr das Innen- und Außenmaß, und es gibt leider keinen festen Umrechnungsfaktor auf die heutigen DIN/ISO Maße.
Nachfolgend erhalten sie eine Übersicht der Gewindegrößen und deren Angaben in mm. Bedingt durch Material und Gewinde können diese minimal abweichen. Um Ihr passendes Gewinde zu definieren, messen Sie bitte den Außen und Innendurchmesser und vergleichen Ihre Werte mit der Tabelle.
|
G (BSP) |
Aussen Ø in mm |
Innen Ø in mm |
|
G 3/8" |
16,66 |
15,00 |
|
G 1/2" |
20,95 |
18,70 |
|
G 3/4" |
26,44 |
24,20 |
|
G 1" |
33,25 |
30,30 |
|
G 1 1/4" |
41,91 |
39,00 |
|
G 1 1/2" |
47,81 |
44,90 |
|
G 2" |
59,61 |
56,70 |
|
G 2 1/2" |
75,18 |
72,23 |
|
G 3" |
87,88 |
84,93 |
|
G 3 1/2" |
103,33 |
98,01 |
|
G 4" |
113,03 |
110,08 |
Außendurchmesser nach DIN EN ISO 228-1 und DIN 2999.
