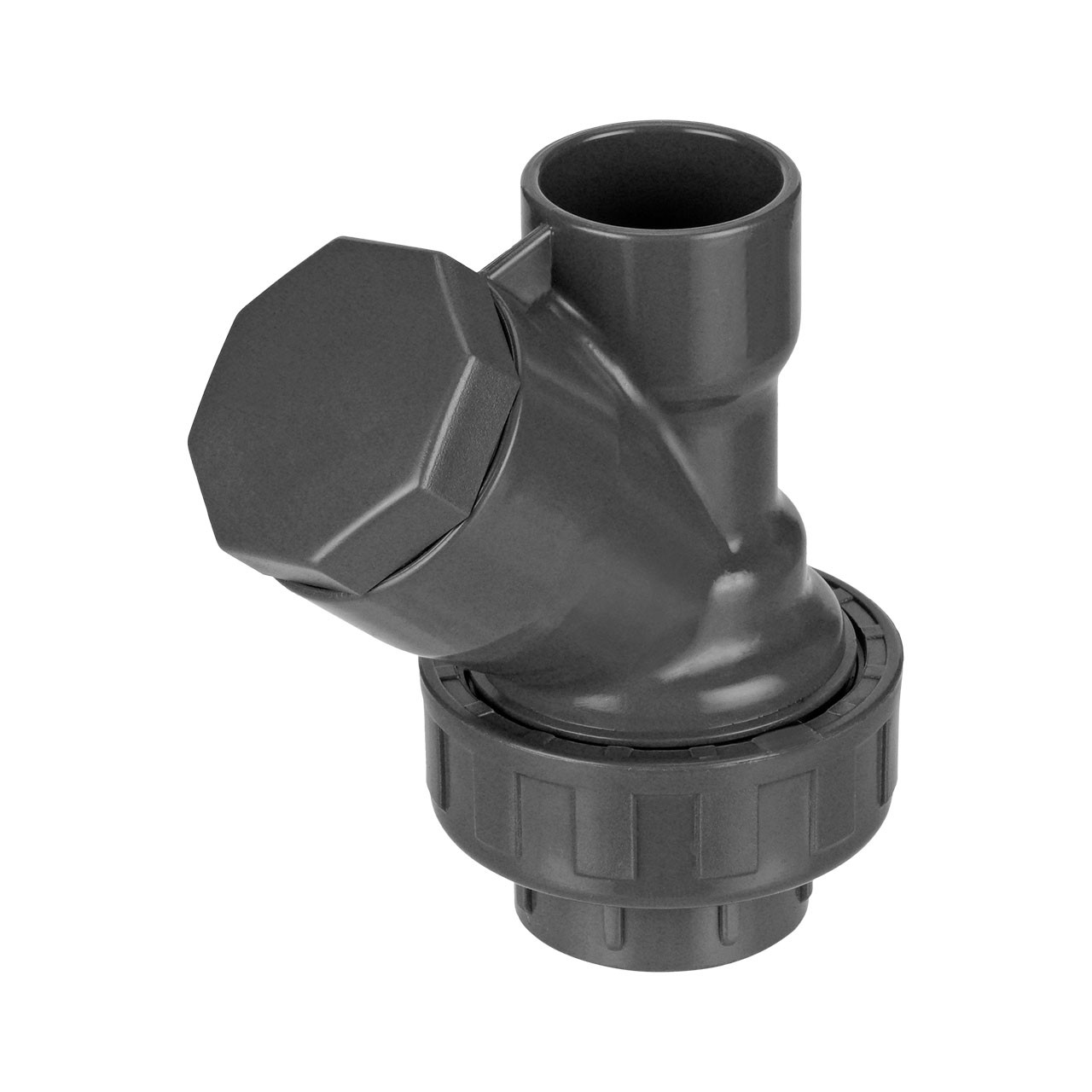

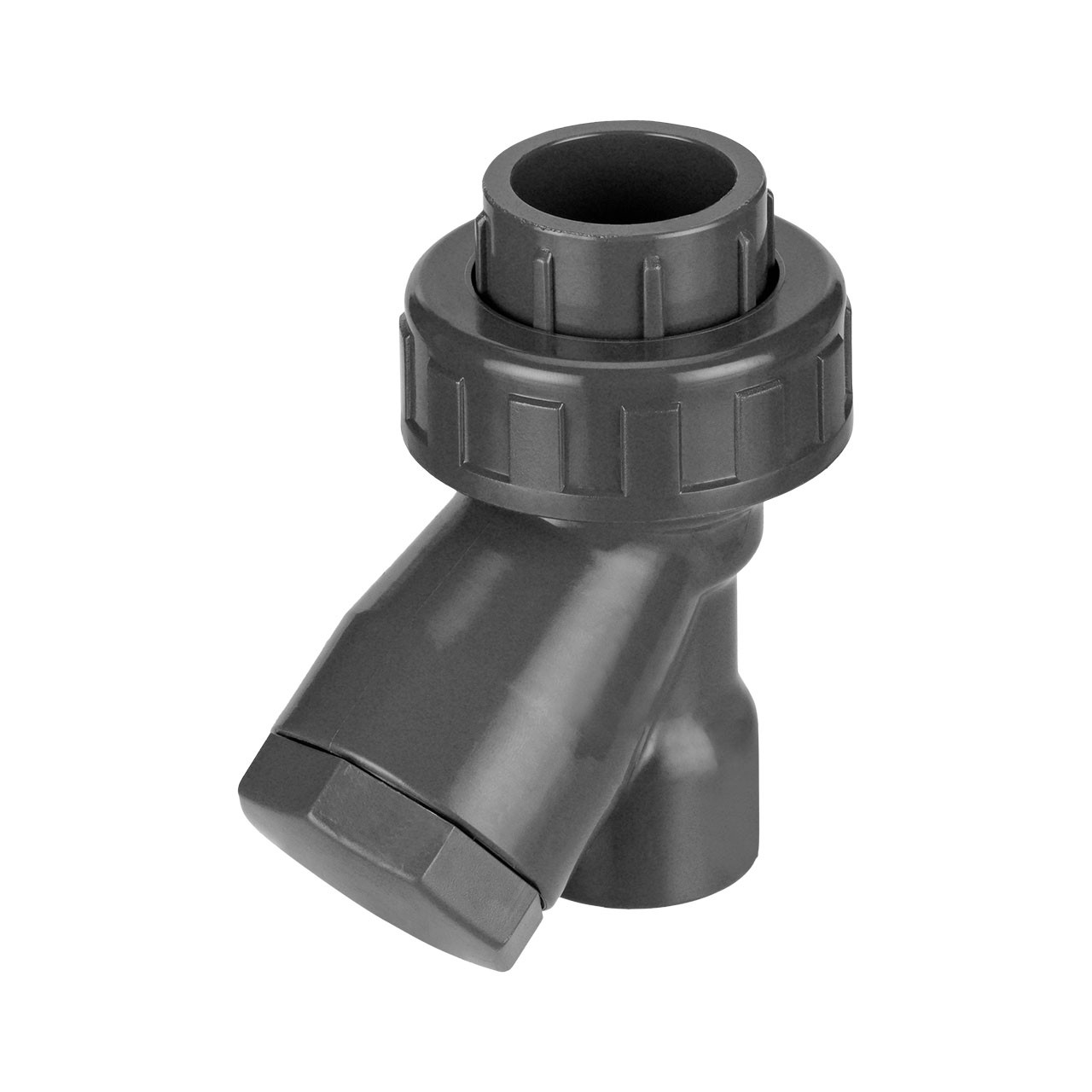

PVC-U Schrägsitz-Rückschlagventil Überwurfmutter 2x Klebemuffe

21,29 € *

inkl. MwSt. zzgl. Versandkosten

Lieferzeit 1-2 Werktage. (Versand mit DHL )

Artikel-Nr.: RK73001
Gewicht: 0,102 kg
EAN/GTIN: 4260723019345

Pin it

Varianten

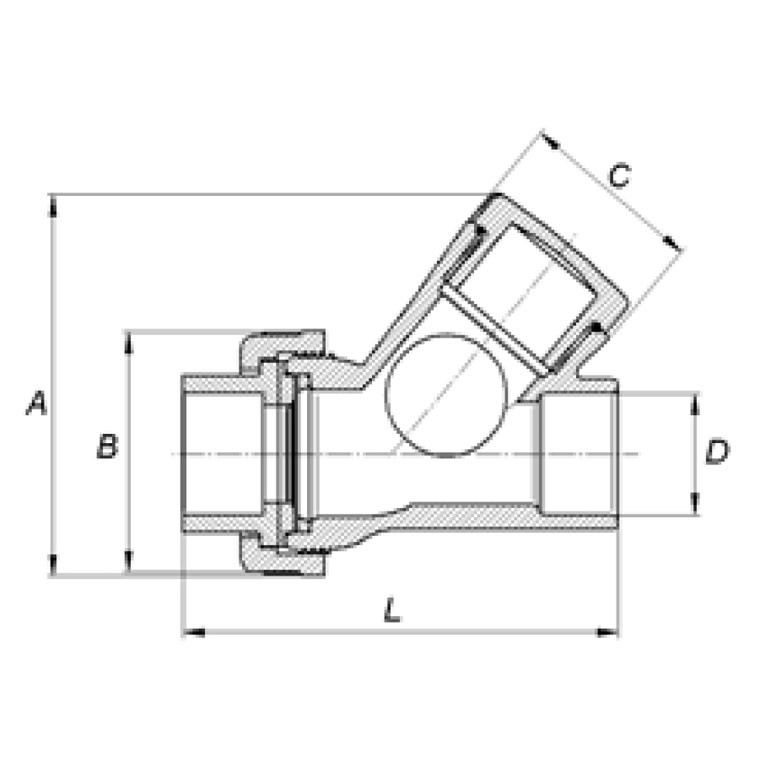

Artikelnummer	Größe	A	B	C	D	L	Gewicht	Preis (inkl. 19% MwSt.)
RK73000	16mm x 16mm	78	49	34	16	85	0.107 kg	4,79 €	Derzeit nicht verfügbar.
RK73001	20mm x 20mm	78	49	34	20	85	0.102 kg	21,29 €
RK73002	25mm x 25mm	92	57	41	25	94	0.159 kg	22,49 €
RK73003	32mm x 32mm	104	67	59	32	112	0.23 kg	32,99 €
RK73004	40mm x 40mm	127	81	61	40	144	0.438 kg	37,79 €
RK73005	50mm x 50mm	158	99	71	50	158	0.7 kg	47,09 €
RK73006	63mm x 63mm	181	112	90	63	190	1.156 kg	64,79 €
RK73007	75mm x 75mm	238	154	114	75	270	2.361 kg	70,69 €	Derzeit nicht verfügbar.
RK73008	90mm x 90mm	286	178	137	90	324	4.058 kg	76,59 €	Derzeit nicht verfügbar.

Trusted Shops zertifiziert
Kauf auf Rechnung
Paketversand innerhalb der EU
Schnelle & sichere Lösung

Haben Sie Fragen?

shop@rekubik.de

Geschäftszeiten Mo.-Fr. 8:00 - 16:00 Uhr

+49 33971 605000

Hier geht es zu unserem Kontaktformular

Wir versenden unsere Produkte per DHL-Paket oder Spedition in folgende Länder:

Hier geht es zu den Versand- und Lieferbedingungen

PVC-Rückschlagventil mit Schrägsitz und zwei Klebemuffen für PVC-Fittings oder PVC-Rohre. Mit... mehr

Menü schließen

Produktinformationen "PVC-U Schrägsitz-Rückschlagventil Überwurfmutter 2x Klebemuffe"

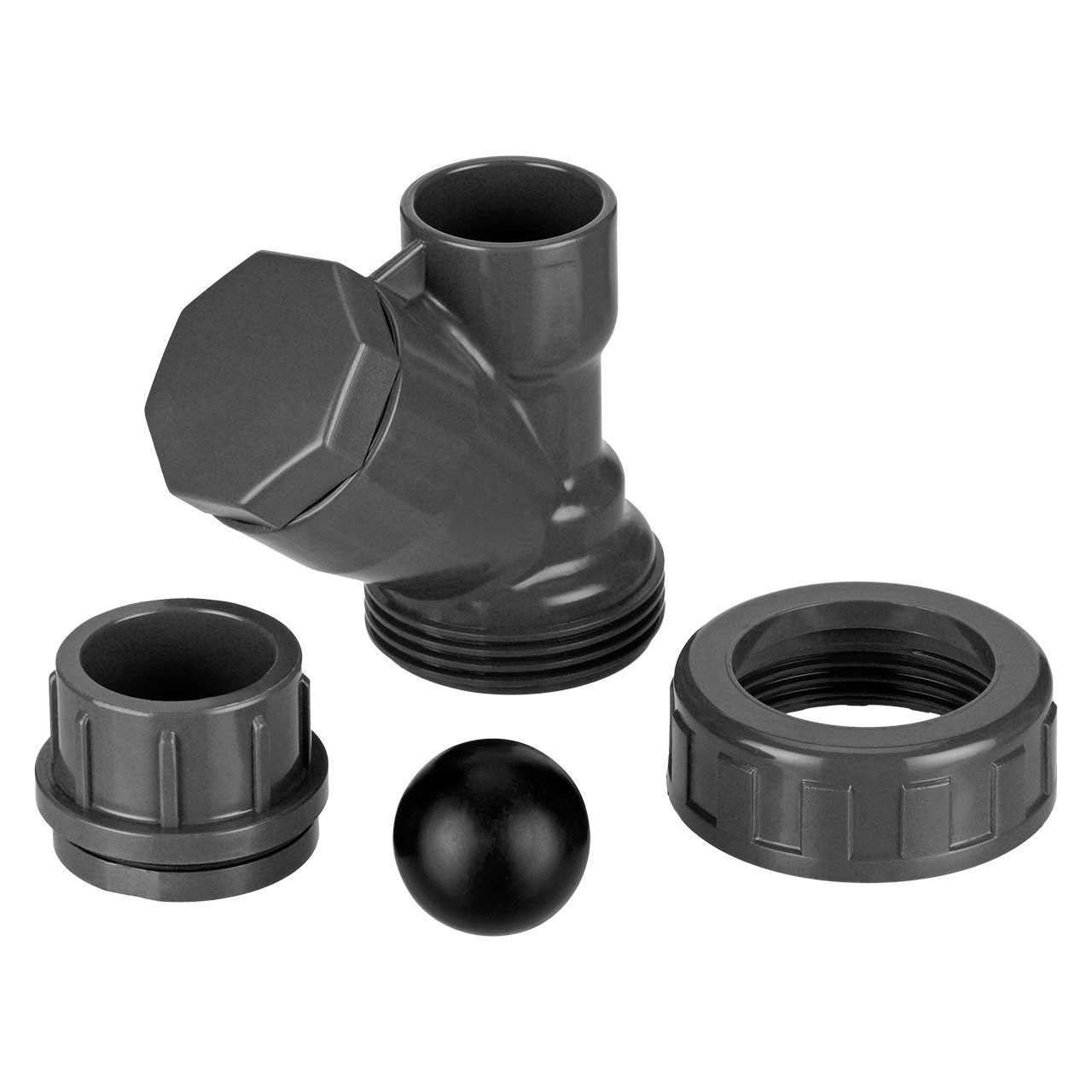

PVC-Rückschlagventil mit Schrägsitz und zwei Klebemuffen für PVC-Fittings oder PVC-Rohre. Mit dem Rückschlagventil können PVC-U Rohre verklebt werden. Flussrichtung beachten. An der einen Seite ist eine Verschraubung mit einer Überwurfmutter zur Lösung des Rückschlagventils und Reinigung dessen. Auf der anderen Seite des Rückschlagventils wird dieses mit dem PVC-Rohr fest verbunden. Das Rückschlagventil lässt, das vorhandene Medien nur in eine Richtung passieren.

Rückschlagventil mit einem Kegel und V2A Feder als Verschlussmechanismus

stehend und liegend verbaubar
ohne Feder benutzbar bei geringerem Widerstand - dann aber nur stehender Verbau
Tellerdichtung EPDM

Die Bauart und ihre Vorteile

Feder geführt vom Kegelstößel - keine Verkantung in der Führung im Vergleich zu einer breiten Feder ohne Stößelführung
Feder geführt vom Kegelstößel - weniger Schmutzfestsetzung in der Feder (Haare, Blätter, Tannennadeln etc.) im Vergleich zu einer breiten Feder ohne Stößelführung
Kegel in Halbkugelform, Abdichtungsring nicht am Kegel - dadurch weniger Strömungsverwirbelungen
Kegel in offener Halbkugelform - bessere, sofortige Abdichtung zur Tellerdichtung, da der rückfließende Wasserdruck den Kegelhohlraum zusätzlich beschwert und so besser verschließt

Produkteigenschaften:

Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
beständig gegen Säuren, Wasser, Salzwasser und Chlor
für Druck- und Saugleitungen verwendbar
weichmacherfreier Kunststoff
hohe Abriebfestigkeit
ober- und unterirdisch einsetzbar
Hydrauliktests wurden nach UNE-EN 917 durchgeführt
Zertifiziert nach UNE-EN-ISO-1452
Max. 10 Bar bei 20°C

Arbeitsdruck (PN):	max. 10 bar
Farbe:	Grau
Größe:	16mm x 16mm, 20mm x 20mm, 25mm x 25mm, 32mm x 32mm, 40mm x 40mm, 50mm x 50mm, 63mm x 63mm, 75mm x 75mm, 90mm x 90mm
Material:	PVC-U (Polyvinylchlorid)
Temperatur:	0°C bis 45°C, kurz bis 60°C

Weiterführende Links zu "PVC-U Schrägsitz-Rückschlagventil Überwurfmutter 2x Klebemuffe"

mehr

Menü schließen

Bitte beachten Sie vor der Bestellung die Hinweise bezüglich der Gewindegröße:

Zollangaben Rohrmaße - 1" sind nicht 25,4mm Außendurchmesser

Die Maßangaben in Zoll für Rohre gehen weit in das 20. Jahrhundert zurück, damals war der Wert von Innendurchmesser von Bedeutung, nicht der Außendurchmesser vom Gewinde. So hatte ein 1 Zoll Rohr eine lichte Weite von 25,4mm und einen Außendurchmesser von ca. 33mm. Nun hat sich im Laufe der Zeit die Stahlqualität verbessert und man konnte Rohrwandungen mit einer geringeren Stärke herstellen. Folglich veränderte sich immer mehr das Innen- und Außenmaß, und es gibt leider keinen festen Umrechnungsfaktor auf die heutigen DIN/ISO Maße.

Nachfolgend erhalten sie eine Übersicht der Gewindegrößen und deren Angaben in mm. Bedingt durch Material und Gewinde können diese minimal abweichen. Um Ihr passendes Gewinde zu definieren, messen Sie bitte den Außen und Innendurchmesser und vergleichen Ihre Werte mit der Tabelle.

G (BSP)	Aussen Ø in mm	Innen Ø in mm
G 3/8"	16,66	15,00
G 1/2"	20,95	18,70
G 3/4"	26,44	24,20
G 1"	33,25	30,30
G 1 1/4"	41,91	39,00
G 1 1/2"	47,81	44,90
G 2"	59,61	56,70
G 2 1/2"	75,18	72,23
G 3"	87,88	84,93
G 3 1/2"	103,33	98,01
G 4"	113,03	110,08

Außendurchmesser nach DIN EN ISO 228-1 und DIN 2999.

mehr

Menü schließen

Für die Darstellung des Produktbildes verwenden wir eine zufällig gewählte Artikelgröße als Beispielabbildung. Die Abbildungen, technischen Daten, Maßangaben in Millimeter, Gewichtsangaben in Gramm und Ausführungen sind somit unverbindlich. Die eigentliche Definition und der Verwendungszweck des Artikels sowie die Nutzmaße sind ausschließlich der Darstellungsunterstützung von uns bereitgestellt. Wir behalten uns jederzeit Änderungen ohne Ankündigung vor.
