MINI Absperrhahn Nippel x Muffe Ø 6mm
Produktinformationen "MINI Absperrhahn Nippel x Muffe Ø 6mm"
Die Installation vom Miniabsperrhahn erfolgt in ein Mikroleitungssystem, um einzelne Bewässerungskreise, sprich Tropfer oder Sprüher kurzweilig auszuschließen. Als Ein – bzw. Ausgang besitz er einen Nippel und Muffenanschluss 6 mm.

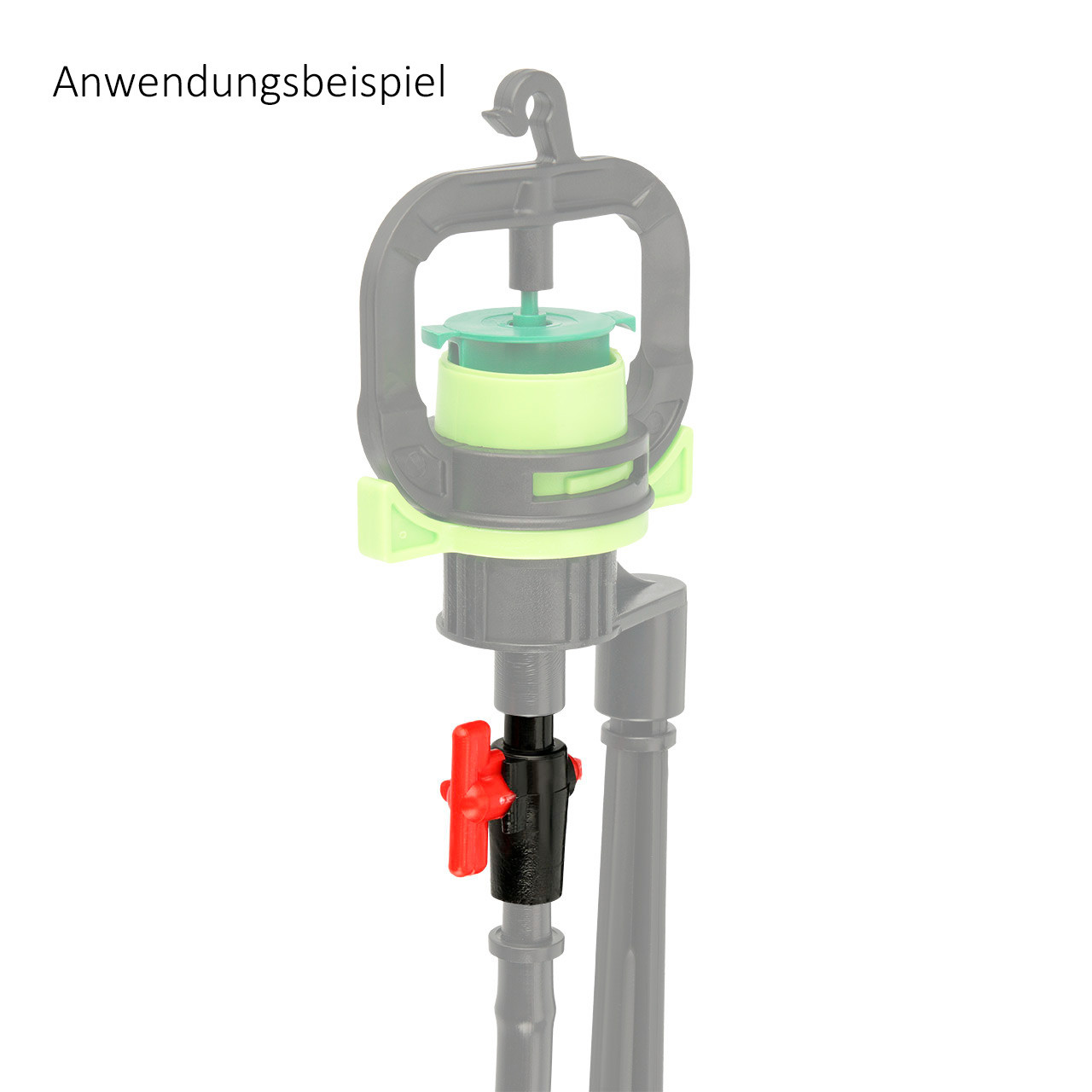

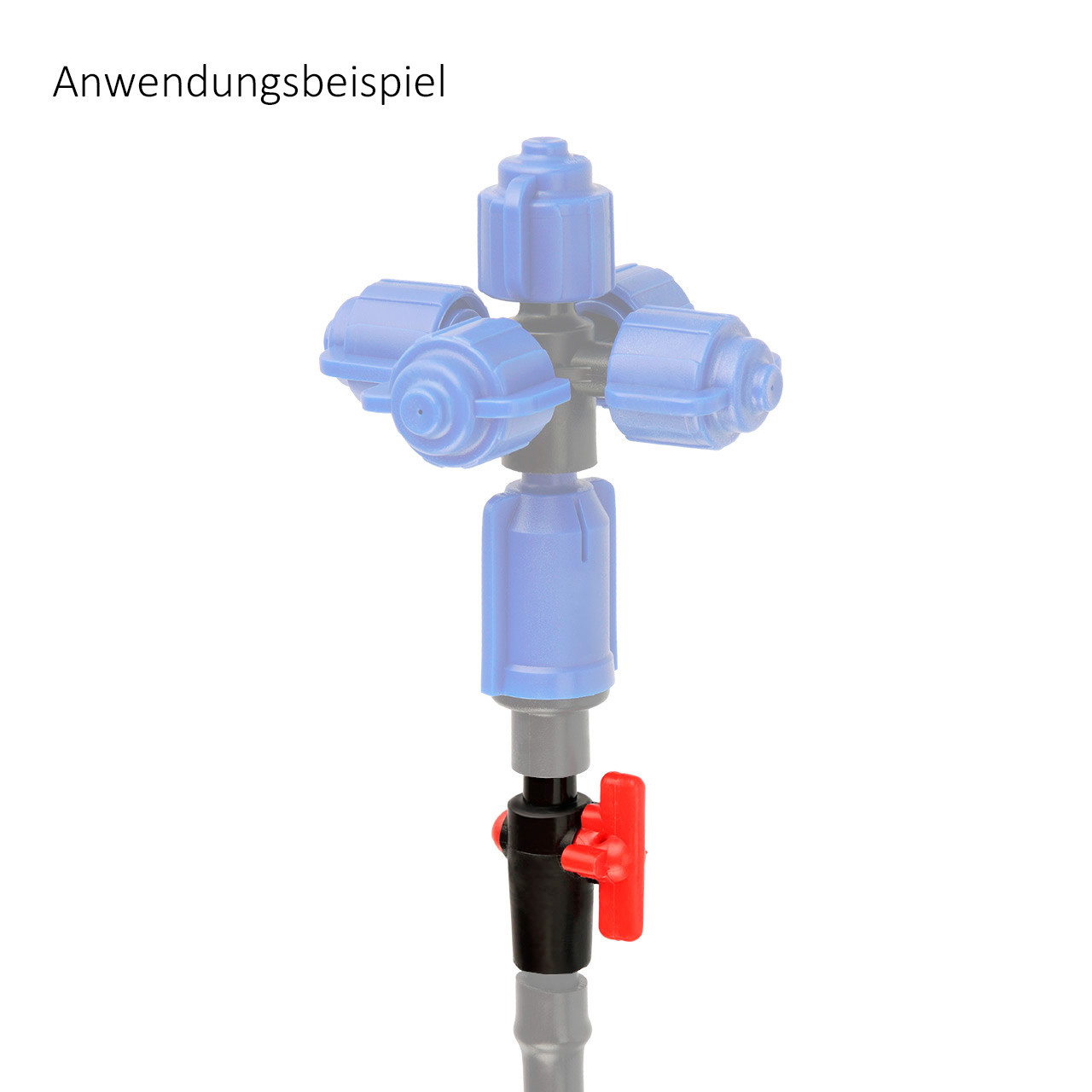

Der Hahn findet seinen Sitz direkt am Mikrosprüher oder Nebeler. Der Nippelanschluss vom Hahn dient als Verbindung zur Muffe vom Sprüher. Als weiterführende Mikroleitung verwenden Sie diese mit Nippelanschluss aus unserem Onlineangebot. Eine mögliche Instalation ist in unser Komplettset Nebelsprüher Sprinkler inkl. Kontergewicht + Stachel Anschluss denkbar. Sitz zwischen Nebeler und Mikroschlauch. Auch die Montage an einem Mikrosprüher auf Steckdorn ist möglich. Wie zuvor genannt sitzt der Hahn zwischen Sprüher und Mikroschlauch. Es werden keinen weiteren Fittings benötigt.
Weiterhin kann der Hahn auch direkt seinen Sitz an der Hauptleitung haben, als Verbindung benötigen Sie ein Mikrofitting Stachel x Nippel für Verteiler. Um auf die Mikroleitung zu verbinden wird ein Fitting Mikroschlauch-Anschluss x Muffe Ø 6mm verwendet.
| Arbeitsdruck (PN): | max. 1,0 bar bis 3,5 bar |
|---|---|
| Dichtung: | Nein |
| Größe: | 1/2" AG x 16mm |
| Material: | PP (Polypropylen) |
Informationen zur Produktsicherheit
Hersteller/EU Verantwortliche Person
REKUBIK GmbH
Leddiner Weg 36
16866 Kyritz
Deutschland
shop@rekubik.de
Bitte beachten Sie vor der Bestellung die Hinweise bezüglich der Gewindegröße:
Zollangaben Rohrmaße - 1" sind nicht 25,4mm Außendurchmesser
Die Maßangaben in Zoll für Rohre gehen weit in das 20. Jahrhundert zurück, damals war der Wert von Innendurchmesser von Bedeutung, nicht der Außendurchmesser vom Gewinde. So hatte ein 1 Zoll Rohr eine lichte Weite von 25,4mm und einen Außendurchmesser von ca. 33mm. Nun hat sich im Laufe der Zeit die Stahlqualität verbessert und man konnte Rohrwandungen mit einer geringeren Stärke herstellen. Folglich veränderte sich immer mehr das Innen- und Außenmaß, und es gibt leider keinen festen Umrechnungsfaktor auf die heutigen DIN/ISO Maße.
Nachfolgend erhalten sie eine Übersicht der Gewindegrößen und deren Angaben in mm. Bedingt durch Material und Gewinde können diese minimal abweichen. Um Ihr passendes Gewinde zu definieren, messen Sie bitte den Außen und Innendurchmesser und vergleichen Ihre Werte mit der Tabelle.
|
G (BSP) |
Aussen Ø in mm |
Innen Ø in mm |
|
G 3/8" |
16,66 |
15,00 |
|
G 1/2" |
20,95 |
18,70 |
|
G 3/4" |
26,44 |
24,20 |
|
G 1" |
33,25 |
30,30 |
|
G 1 1/4" |
41,91 |
39,00 |
|
G 1 1/2" |
47,81 |
44,90 |
|
G 2" |
59,61 |
56,70 |
|
G 2 1/2" |
75,18 |
72,23 |
|
G 3" |
87,88 |
84,93 |
|
G 3 1/2" |
103,33 |
98,01 |
|
G 4" |
113,03 |
110,08 |
Außendurchmesser nach DIN EN ISO 228-1 und DIN 2999.
