Tankdurchführung Außengewinde x 90° Winkel Schlauchtülle
Produktinformationen "Tankdurchführung Außengewinde x 90° Winkel Schlauchtülle"

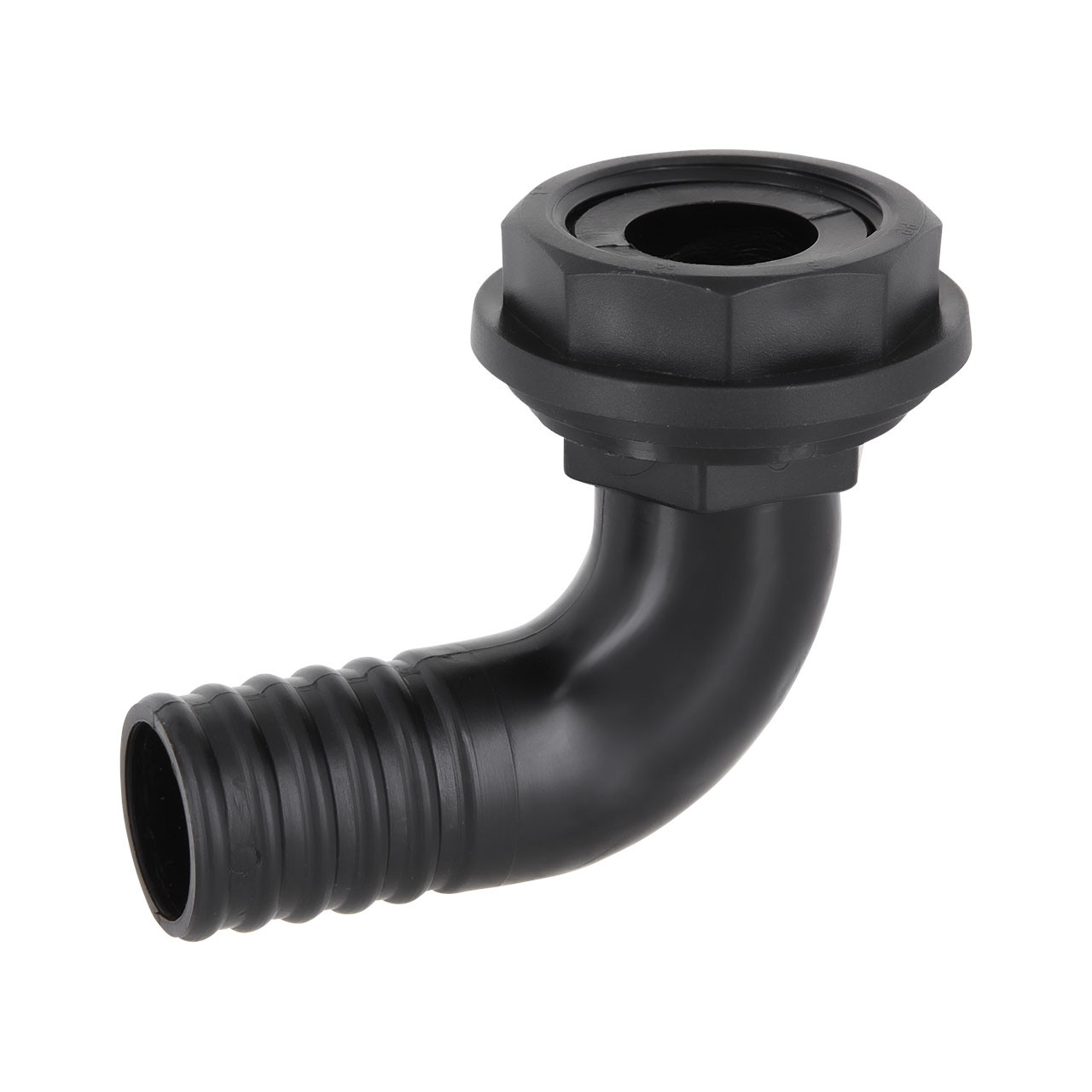

Mit dieser Fassdurchführung aus robustem Kunststoff und mit festen Winkel 90° und Außengewinde können Sie schnell Ihren IBC, die Regentonne oder andere Behälter mit einer einseitigen Winkelschlauchtülle versehen.
Die Tankdurchführung mit Winkel Schlauchtülle ist besonders geeignet für den Teich- und Schwimmbadbau sowie den Einsatz in Beregnungsanlagen und der Aquaristik. Durch den 90° Bogen ist diese Tülle für spezielle Einbausituation unabdingbar. Alle Komponeten dieser Tülle weisen sehr gute mechanische Eigenschaften gegenüber Waschchemikalien o.ä. auf und sind zugleich geruchs- und geschmackslos. Alle unsere PP Schlauchtüllen sind für nährende Flüssigkeiten geeignet und weisen eine hohe Wetter- und UV-beständig auf.

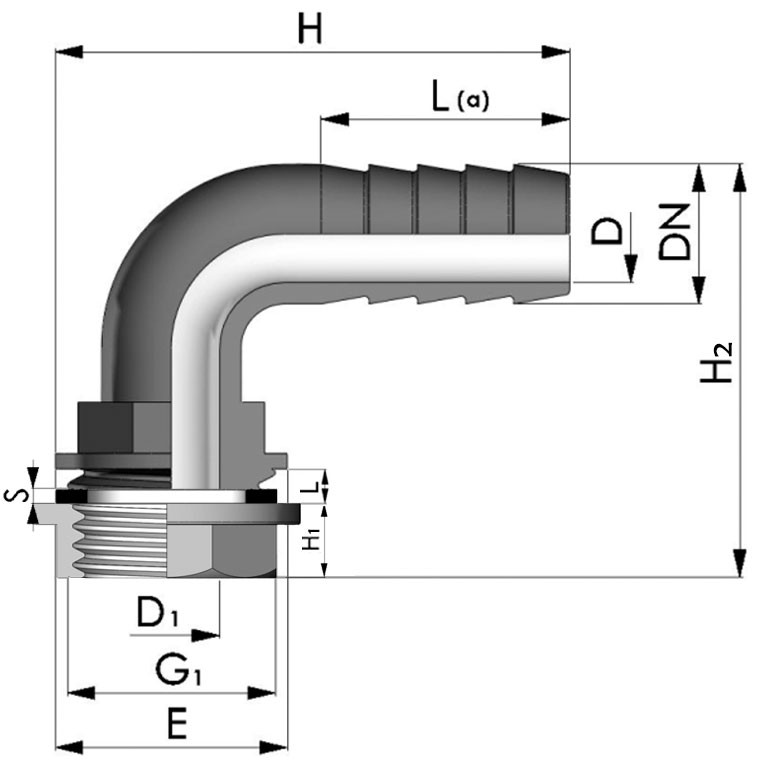

| Arbeitsdruck (PN): | max. 10 bar |
|---|---|
| D: | 7, 10, 11, 15, 17, 19,5, 24,5, 25,5, 32, 33, 42 |
| DN: | 12 (15/32"), 12mm (15/32"), 13 (1/2"), 15 (19/32"), 16 (5/8"), 19 (3/4"), 20 (25/32"), 22 (7/8"), 25 (1"), 30 (1 3/16"), 32 (1 1/4"), 38 (1 1/2"), 40 (1 9/16"), 50 (2") |
| Dichtung: | EPDM (Ethylen-Propylen-Dien-Kautschuk) |
| E: | 25, 30,5, 31, 38, 39, 47, 48, 53,5, 70 |
| G(1): | 1 1/2", 1 1/4", 1", 1/2", 2", 3/4" |
| Gewindeart: | BSP (British Standard Pipe) |
| Größe: | 1 1/2" AG x 38mm (1 1/2"), 1 1/2" AG x 40mm (1 9/16"), 1 1/4" AG x 30mm (1 3/16"), 1 1/4" AG x 32mm (1 1/4"), 1 1/4" AG x 38mm (1 1/2"), 1" AG x 19mm (3/4"), 1" AG x 20mm (25/32"), 1" AG x 22mm (7/8"), 1" AG x 25mm (1"), 1" AG x 30mm (1 3/16"), 1" AG x 32mm (1 1/4"), 1/2" AG x 12mm (15/32"), 1/2" AG x 13mm (1/2"), 1/2" AG x 15mm (19/32"), 1/2" AG x 16mm (5/8"), 1/2" AG x 20mm (25/32"), 2" AG x 50mm (2"), 3/4" AG x 12mm (15/32"), 3/4" AG x 16mm (5/8"), 3/4" AG x 20mm (25/32"), 3/4" AG x 22mm (7/8"), 3/4" AG x 25mm (1") |
| H: | 57, 59, 60, 70, 72, 78, 80, 81, 87, 91, 102, 120 |
| H1: | 15 |
| H2: | 44, 44,5, 45, 46,5, 47, 50,5, 54, 61, 62, 64, 65, 66, 68, 69, 73, 74, 85, 111 |
| L: | 1,5, 2, 3, 4, 6, 7 |
| L(a): | 28, 30, 32, 33, 35 |
| Material: | PP (Polypropylen) |
| S: | 2,5 |
| Temperatur: | max. +80°C |
| d1: | 14, 15,5, 19, 20, 21, 24,5, 32, 32,5, 38,5, 48 |
Informationen zur Produktsicherheit
Hersteller/EU Verantwortliche Person
REKUBIK GmbH
Leddiner Weg 36
16866 Kyritz
Deutschland
shop@rekubik.de
Bitte beachten Sie vor der Bestellung die Hinweise bezüglich der Gewindegröße:
Zollangaben Rohrmaße - 1" sind nicht 25,4mm Außendurchmesser
Die Maßangaben in Zoll für Rohre gehen weit in das 20. Jahrhundert zurück, damals war der Wert von Innendurchmesser von Bedeutung, nicht der Außendurchmesser vom Gewinde. So hatte ein 1 Zoll Rohr eine lichte Weite von 25,4mm und einen Außendurchmesser von ca. 33mm. Nun hat sich im Laufe der Zeit die Stahlqualität verbessert und man konnte Rohrwandungen mit einer geringeren Stärke herstellen. Folglich veränderte sich immer mehr das Innen- und Außenmaß, und es gibt leider keinen festen Umrechnungsfaktor auf die heutigen DIN/ISO Maße.
Nachfolgend erhalten sie eine Übersicht der Gewindegrößen und deren Angaben in mm. Bedingt durch Material und Gewinde können diese minimal abweichen. Um Ihr passendes Gewinde zu definieren, messen Sie bitte den Außen und Innendurchmesser und vergleichen Ihre Werte mit der Tabelle.
|
G (BSP) |
Aussen Ø in mm |
Innen Ø in mm |
|
G 3/8" |
16,66 |
15,00 |
|
G 1/2" |
20,95 |
18,70 |
|
G 3/4" |
26,44 |
24,20 |
|
G 1" |
33,25 |
30,30 |
|
G 1 1/4" |
41,91 |
39,00 |
|
G 1 1/2" |
47,81 |
44,90 |
|
G 2" |
59,61 |
56,70 |
|
G 2 1/2" |
75,18 |
72,23 |
|
G 3" |
87,88 |
84,93 |
|
G 3 1/2" |
103,33 |
98,01 |
|
G 4" |
113,03 |
110,08 |
Außendurchmesser nach DIN EN ISO 228-1 und DIN 2999.
