IBC Entlüftungsset Quick Push Tankdurchführung
Produktinformationen "IBC Entlüftungsset Quick Push Tankdurchführung"
Die IBC Tankdurchführung Entlüftungsset Easy wird benötigt um den unteren der zwei übereinanderstehende IBC Container zu be- und entlüften. Ein sehr einfachens und bewährtes System mit dem Sinn und Zweck, den unteren IBC vor einen Vakum- und Aufblähschaden zu schützen.

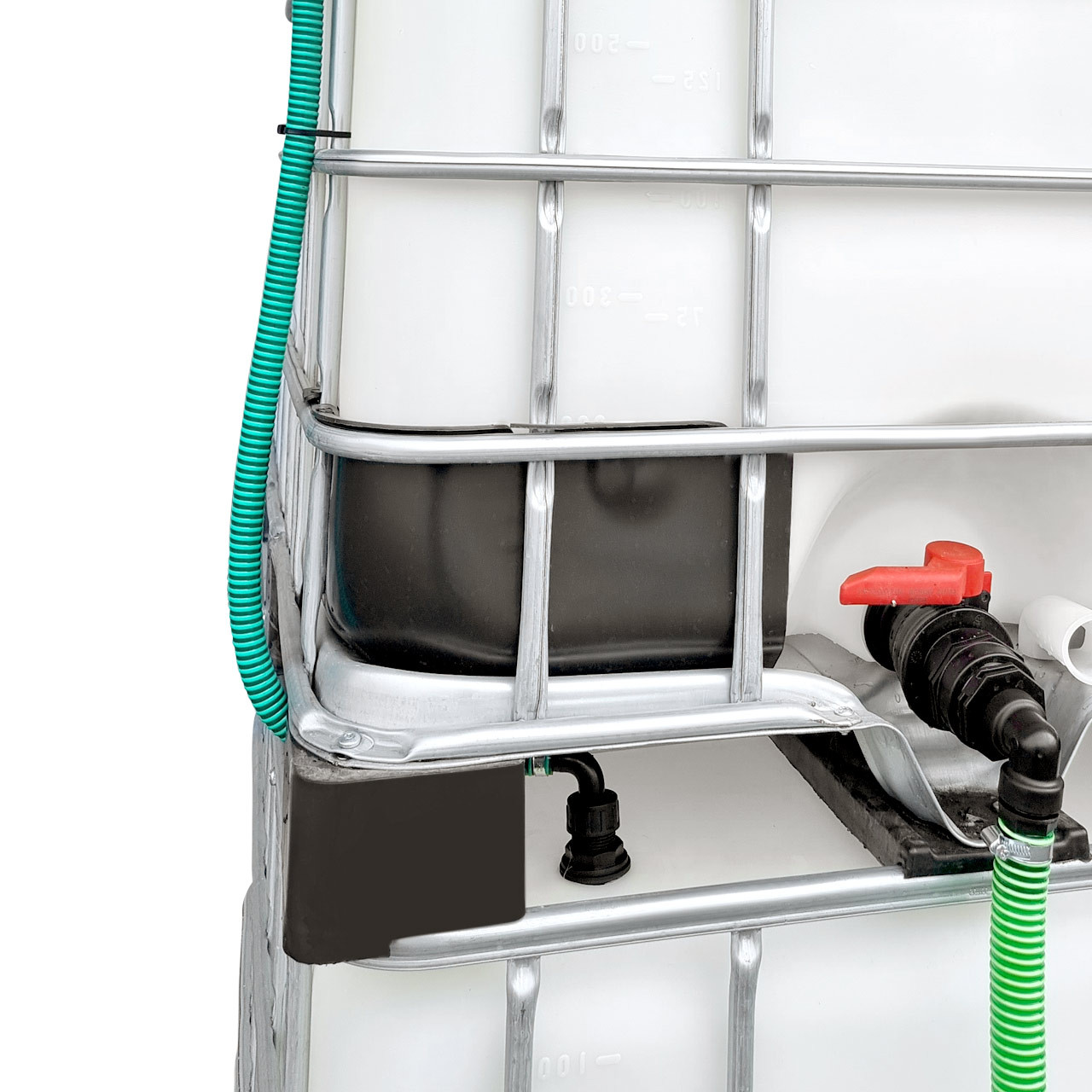

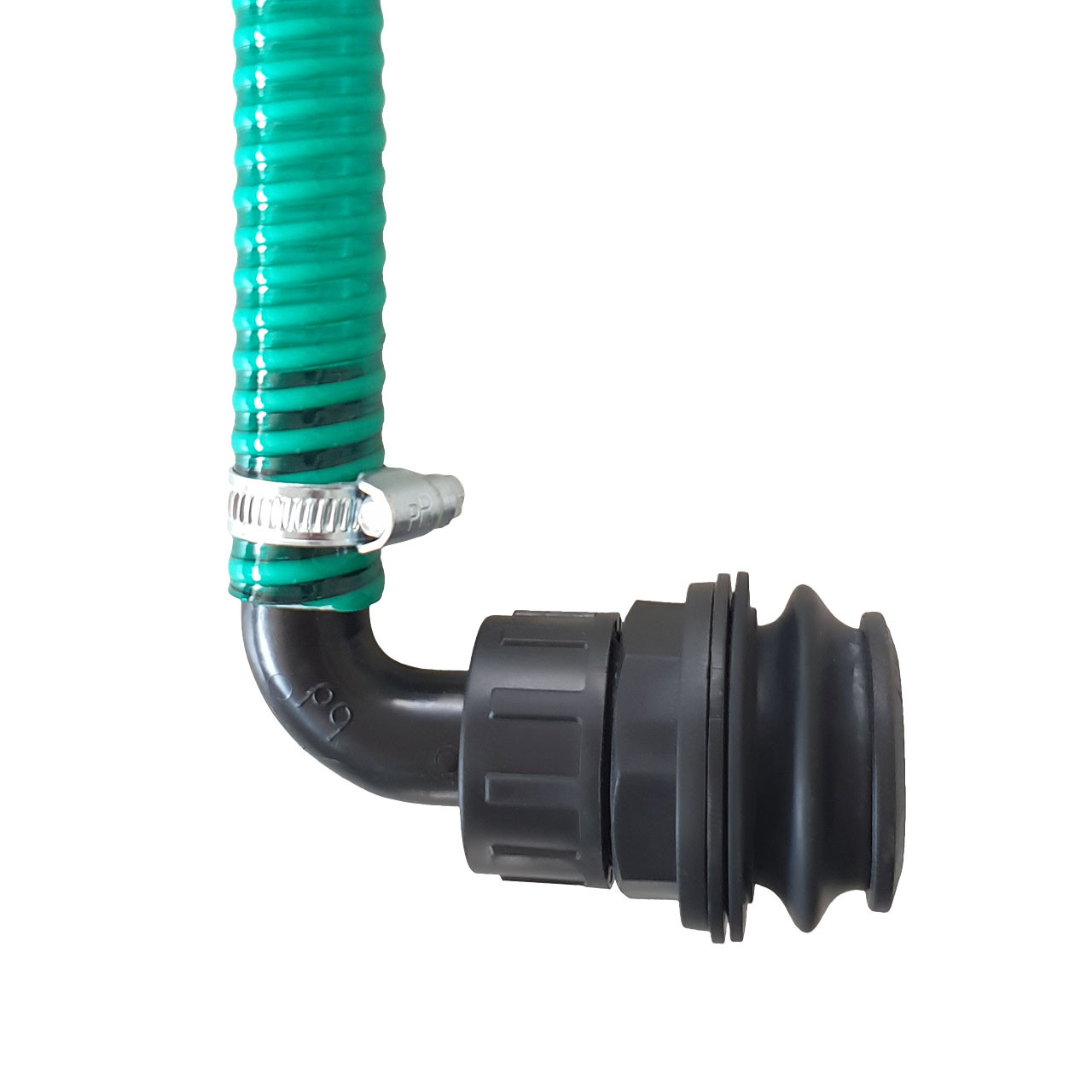

Der Aufbau ist denkbar einfach, auf der Oberseite der IBC Tankblase (ebene Fläche, ohne Sicken) wird die IBC Tankdurchführung mittels einer 43 mm Lochbohrung (Lochbohrer nicht im Lieferumfang enthalten) platziert. Bitte beachten Sie das die Angabe zur Lochbohrung nicht überschrittenwerden darf. Die Montage findet von außen statt, so dass keine Kontermutter von innen befestigt werden muss, da die IBC Quick PuschTankdurchführung durch das festziehen der ausstehenden Mutter bis 3,5 bar Wasserdruck zuverlässig abdichtet.

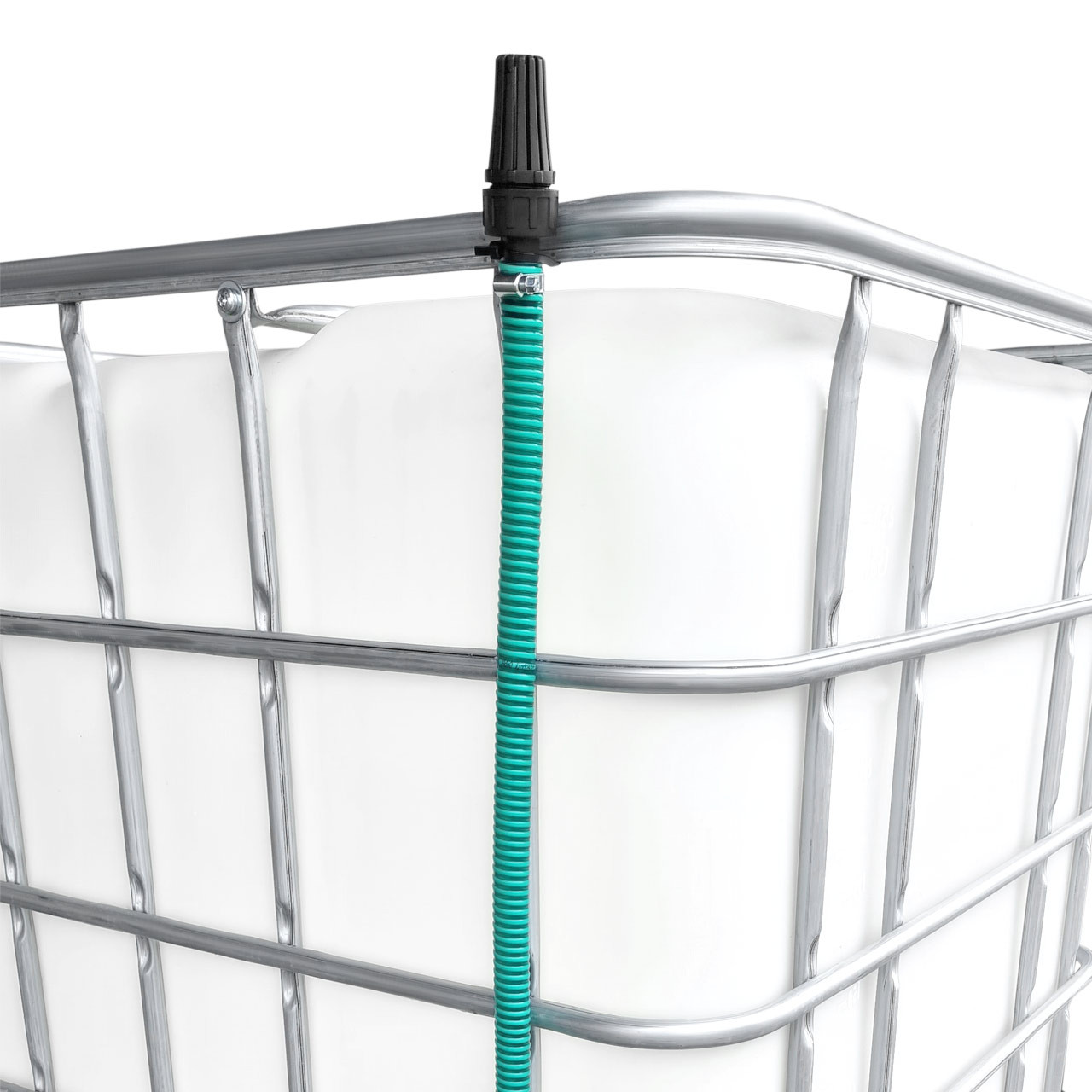

Mit dem im Lieferumfang befindlichen Komponenten, 3/4" Spiralschlauch (ca. 130cm Länge) und Befestigungsmaterial sind Sie in der Lage eine effektive Be- & Entlüftung über das Niveau des obertsten Tanks zuführen.

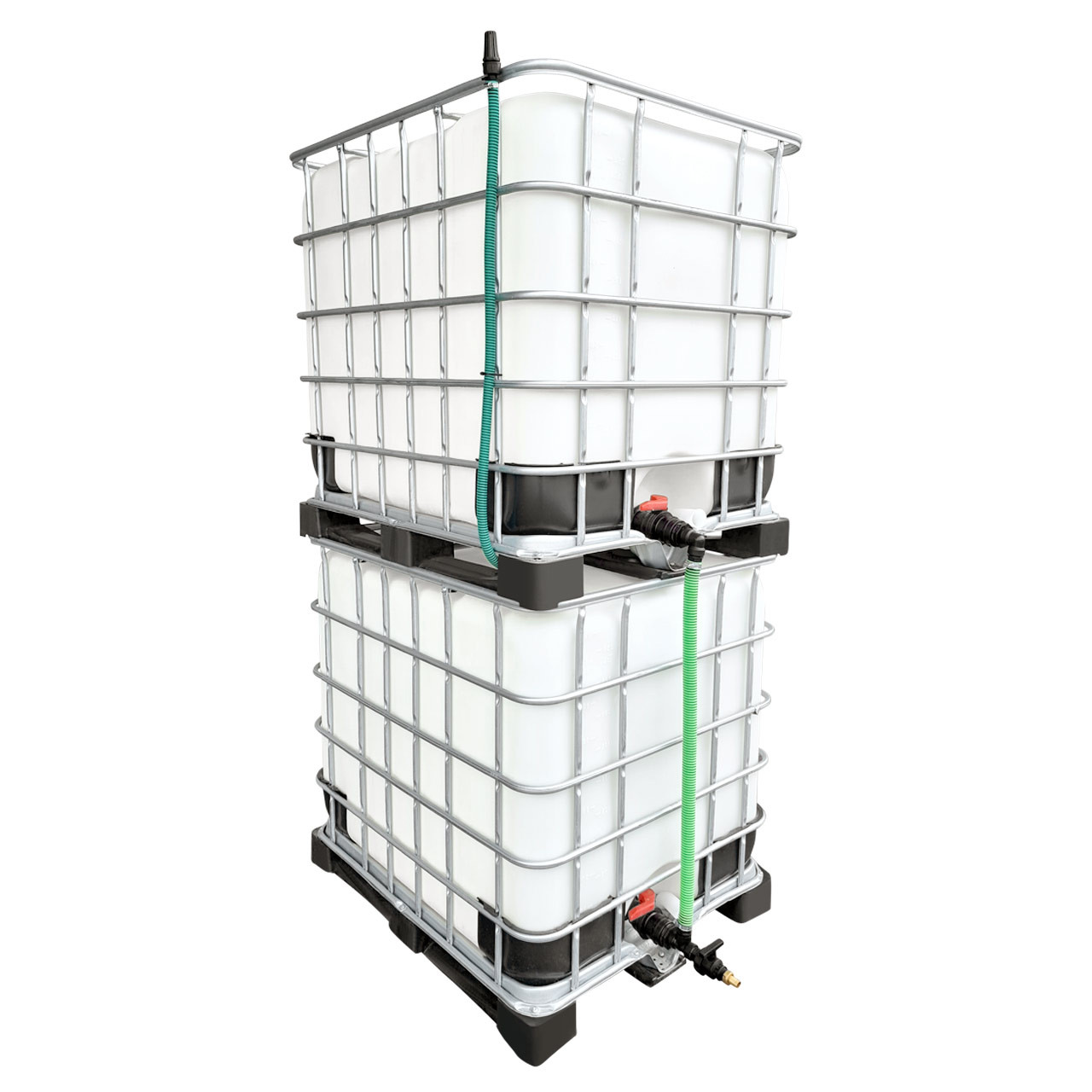

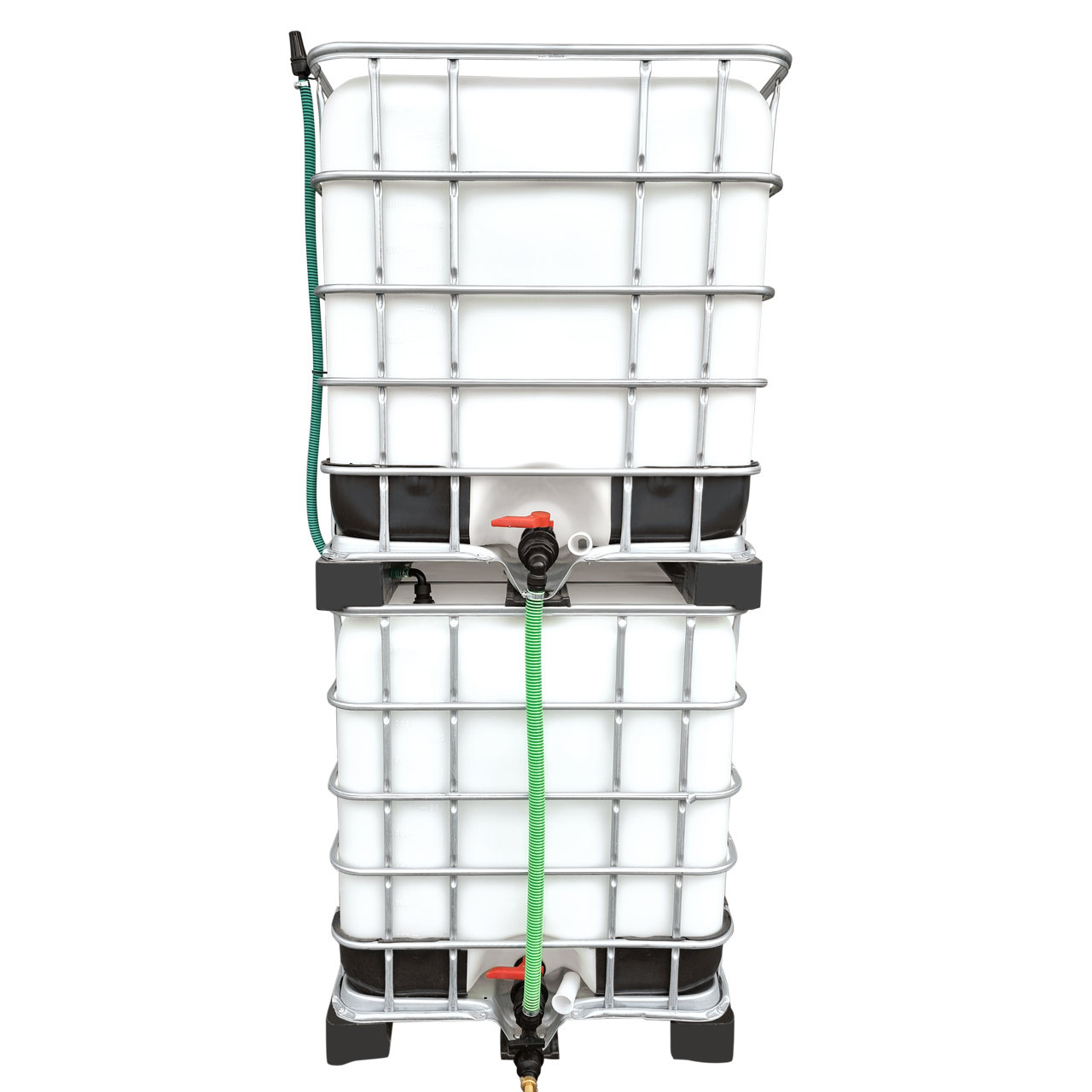

Der abgebildete IBC Container dient nur zur Dekoration und ist nicht im Lieferumfang enthalten!
| Arbeitsdruck (PN): | max. 4 bar |
|---|---|
| Aufbauart: | Gegenüber, Hintereinander, Nebeneinander, Übereinander |
| Ausgangsgröße: | 19mm (3/4") |
| Dichtung: | EPDM (Ethylen-Propylen-Dien-Kautschuk), NBR (Acrylnitril-Butadien-Kautschuk) |
| Größe: | 1" AG x 19mm (3/4") |
| Lebensmittelecht: | Nein |
| Material: | HDPE (Hart-Polyethylen), PP (Polypropylen) |
| Temperatur: | 0°C bis +40°C |
| UN-Zulassung: | Nein |
Informationen zur Produktsicherheit
Hersteller/EU Verantwortliche Person
REKUBIK GmbH
Leddiner Weg 36
16866 Kyritz
Deutschland
shop@rekubik.de
Bei der Einfüllöffnung eines IBC Containers, wird zwischen der sogenannten Standard Nennweiten DN 150 oder DN 225 unterschieden, wobei es auch Sondergrößen wie dem Mannlochdeckel DN 400 gibt. Die äußerst seltene "Mannsloch"- Öffnung mit einer Deckelöffnung von 400mm wird mit einem Spannring montiert und ist somit nicht für Gefahrgut zugelassen.
|
|
| DN 150 (Ø 150 mm - Gewinde S165x7) | DN 225 (Ø 225 mm - Gewinde 245x6) |
Einige Verschlußdeckel sind herstellerbedingt untereinander leicht abweichend. Die nachfolgende Übersicht dient als Unterstützung auf welchen IBC Container (Hersteller) welcher der jeweiligen IBC Deckel (Hersteller) kompatibel sein könnten*. Bitte beachten Sie an dieser Stelle, das es keine Norm gibt, vielmehr beruht diese Tabelle auf Erfahrungswerte, die wir als Fachhandel unseren REKUBIK Kunden weitergeben.
| IBC Container (Hersteller) | Deckelgröße | kompatibel | IBC Deckel (Hersteller) | ja | nein |
| SCHÜTZ | DN 150 | ⇒ | DN 150 (WERIT) | ☑ | |
| ⇒ | DN 150 (MAUSER) | ☒ | |||
| SCHÜTZ | DN 225 | ⇒ | DN 225 (WERIT) | ☑ | |
| ⇒ | DN 225 (MAUSER) | ☒ | |||
| WERIT | DN 150 | ⇒ | DN 150 (SCHÜTZ) | ☑ | |
| ⇒ | DN 150 (MAUSER) | ☒ | |||
| WERIT | DN 225 | ⇒ | DN 225 (SCHÜTZ) | ☑ | |
| ⇒ | DN 225 (MAUSER) | ☑ | |||
| MAUSER | DN 150 | ⇒ | DN 150 (SCHÜTZ) | ☒ | |
| ⇒ | DN 150 (WERIT) | ☒ | |||
| MAUSER | DN 225 | ⇒ | DN 225 (SCHÜTZ) | ☑ | |
| ⇒ | DN 225 (WERIT) | ☑ |
*Alle Angaben sind ohne Gewähr von Richtigkeit und Vollständigkeit.
