IBC Adapter S100x8 - 3 IBC nebeneinander Tankverbindung Rohr
- Artikel-Nr.: RK30167
- Gewicht: 1,683 kg
- EAN/GTIN: 4260612659836
Trusted
Shops zertifiziert
- Kauf auf Rechnung
- Paketversand innerhalb der EU
- Schnelle & sichere Lösung

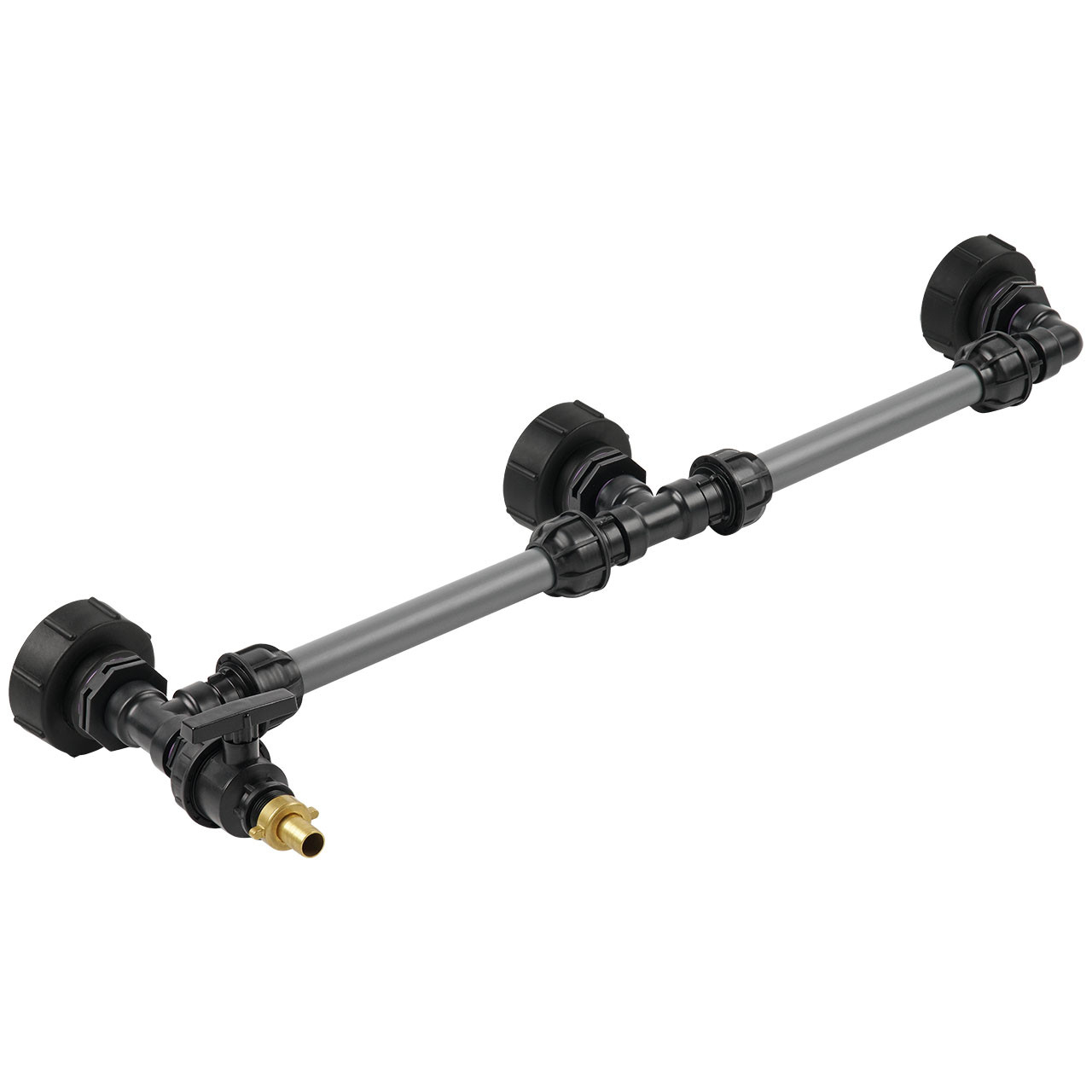

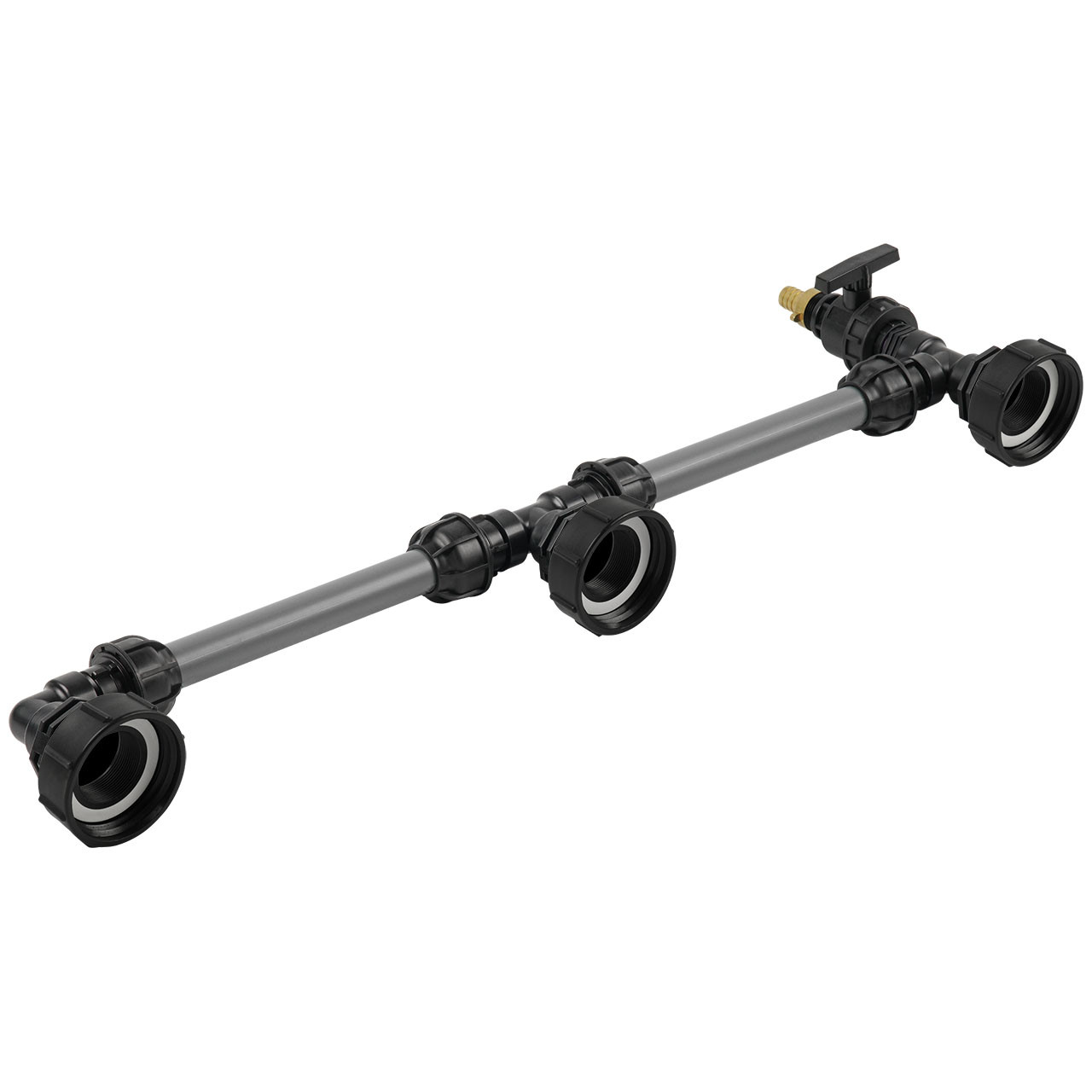

Mit der IBC Rohr Tankverbindung können Sie 3 IBC Container mit einen IBC Hahnausgang S100x8 Grobgewinde nebeneinander verbinden.
Das S100x8 Gewinde ist auch bekannt als DN80 oder 3". Der Außendurchmesser (gemessen mit Gewinde) ist ca. 97mm-100mm. Das Grobgewinde ist deutlich an der Gewindesteigung von 8mm und 3-4 Gewindegängen zu erkennen.
Bei der Inbetriebnahme beachten Sie, das alle IBC Container Auslaufarmaturen aufgesperrt sind und das die IBC, die keinen offenen Zulauf von oben besitzen, be- und entlüftet werden müssen, um eine Verformung und ein Vakuum zu vermeiden. Wir empfehlen unseren IBC Deckel mit Be- und Entlüftung. Beachten Sie die Produktinformationen im Artikel.
Bitte wählen Sie im Konfigurator zwischen der Rohrgröße 32mm oder 50mm aus. Entsprechend der gewählten Rohrgröße sind unterschiedliche Gewindegrößen 1" oder 2" (BSP) verbaut, Details dazu siehe Produkteigenschaften.
Produkteigenschaften:
- Rohrgröße: 32mm (2x Länge 1000mm) Verbindungsaufbau: 1" Zoll (BSP) Gewindefittings, 1" Zoll (BSP) Kugelhahn Außengewinde mit 19mm (3/4") Schlauchtülle
- Rohrgröße: 50mm (2x Länge 1000mm) Verbindungsaufbau: 2" Zoll (BSP) Gewindefittings, 2" Zoll (BSP) Kugelhahn Innengewinde mit 50mm (2") Schlauchtülle
Eine schnelle und einfache Montage des PP Systems erfolgt dank der Rohrverbinder in wenigen Schritten:
- Das Ende vom Rohr wird abgeschrägt.
- Die Mutter wird vom Klemmfittig gelöst, ohne diese komplett zu entfernen. Klemmring und Dichtung (O-Ring) müssen in der Position bleiben.
- Das Rohr einschieben. Dann wird die Mutter am Rohr verschoben, bis diese nach dem Übergleiten der Dichtung (O-Ring) am Stopper steht
- Anschließend wird die Überwurfmutter fest gezogen. Entweder von Hand, oder Sie verwenden einen Ketten - bzw. Bandschlüssel.
Die abgebildeten 1000l IBC Container dienen nur zur Dekoration und sind nicht im Lieferumfang enthalten!
| Aufbauart: | Nebeneinander |
| Armaturgröße: | S100x8 (100mm) Grobgewinde |
| Ausgangsgröße: | 1'' Außengewinde, 2'' Innengewinde, 19mm (3/4") Schlauchtülle, 50mm (2") Schlauchtülle |
| Dichtung: | EPDM (Ethylen-Propylen-Dien-Kautschuk), PE-Schaum (Polyethylen-Schaumstoff) |
| Material: | HDPE (Hart-Polyethylen), Messing, PP (Polypropylen) |
| Lebensmittelecht: | Nein |
| UN-Zulassung: | Nein |
Mit den IBC Adaptern von REKUBIK haben Sie die Möglichkeit, Ihren IBC (Intermediate Bulk Container) schnell auf die gewünschte Ausgangsnorm zu bringen. An dieser Stelle empfehlen wir Ihnen, auf die jeweiligen Armaturen in Form der Grafik zu klicken, um die passenden IBC Adapter angezeigt zu bekommen oder wählen Sie ihr gesuchtes Produkt über die Filterfunktion unseres Shops aus.
Ein Großteil der am Markt befindlichen IBC Container besitzt einen Auslaßhahn mit S60x6 Grobgewinde oder auch bekannt als DN 50 oder NW50, DIN61 oder S60. Der Außendurchmesser (gemessen mit Gewinde) ist ca. 60 mm. Das Grobgewinde ist deutlich zu erkennen mit einer Gewindesteigung von 6 mm.
 | Größe/Bezeichnung: S60X6 DN50 (2”) Grobgewinde |
Ein durchwachsener Anteil der am Markt befindlichen IBC Container besitzt einen Auslaßhahn mit 2" BSP Gewinde teilweise auch Feingewinde genannt. Wie man hier merkt sind die Benennungen sehr breit gefächert. Wichtig ist an dieser Stelle die Information, das die Adapter mit 2" BSP Innengewinde passen NICHT auf Auslaufarmaturen des Herstellers SCHÜTZ, mit weißem Verschlußdeckel und kurzem 2" BSP Feingewinde. Wenn Sie einen IBC (Intermediate Bulk Container) von SCHÜTZ mit langem Feingewinde (Verschlußdeckel i.d. Regel als weiße Überwurfmutter mit roter Scheibe) passen die 2" BSP Adapter.d. Auch für diese kleine Produktreihe bietet REKUBIK eine Auswahl hochwertiger Anschluß Adapter.
 | Größe/Bezeichnung: 2" BSP Feingewinde |
Ein kleiner Teil der am Markt befindlichen IBC Container besitzt einen Auslaßhahn mit S100x8 Grobgewinde DN 80, teilweise auch NW 80 genannt. Wie man hier merkt sind die Benennungen sehr breit gefächert. Wichtig ist an dieser Stelle die Information, dass dies etwa ca. 100mm Außendurchmesser (gemessen mit dem Gewinde) sind. Auch für diese kleine Produktreihe bietet REKUBIK eine Auswahl hochwertiger Anschluß Adapter.
 | Größe/Bezeichnung: S100x8 DN80 (3") Grobgewinde |
Die bekannten Camlock-Kupplungen oder auch Camlock-Sicherheits-Kupplungen kommen hauptsächlich in der Industrie vor. Diese Camlock Stecker und Camlock Dosen sind Schnellkupplungen zur Verbindung von Schlauch- und Rohrleitungen. Weltweit werden Camlock-Industriekupplungen (Synonym: Hebelarmkupplungen, siehe seitliche Hebel) nach der amerikanischen "Military Specification" MIL-C-27487 gefertigt, in der nur die Kupplungsseite, nicht aber die Anschlusseite festgelegt ist. Sie erkennen einen Camlock Anschluß an dem kurzen Gewinde (63mm Feingewinde; 2 1/8") und einer dahinter liegenden Welle bzw. Lippe. Dieser wird Stecker, auch Vaterkupplung, genannt. Hinter dem Stecker (Vertiefung rund um den Hahn) greift die Verriegelung der Kamlok Dose (Mutterkupplung).
 | Größe/Bezeichnung: 2" Camlock Gewinde mit 2 1/8” BSP Feingewinde |
Für die Darstellung des Produktbildes verwenden wir eine zufällig gewählte Artikelgröße als Beispielabbildung. Die Abbildungen, technischen Daten, Maßangaben in Millimeter, Gewichtsangaben in Gramm und Ausführungen sind somit unverbindlich. Die eigentliche Definition und der Verwendungszweck des Artikels sowie die Nutzmaße sind ausschließlich der Darstellungsunterstützung von uns bereitgestellt. Wir behalten uns jederzeit Änderungen ohne Ankündigung vor.
